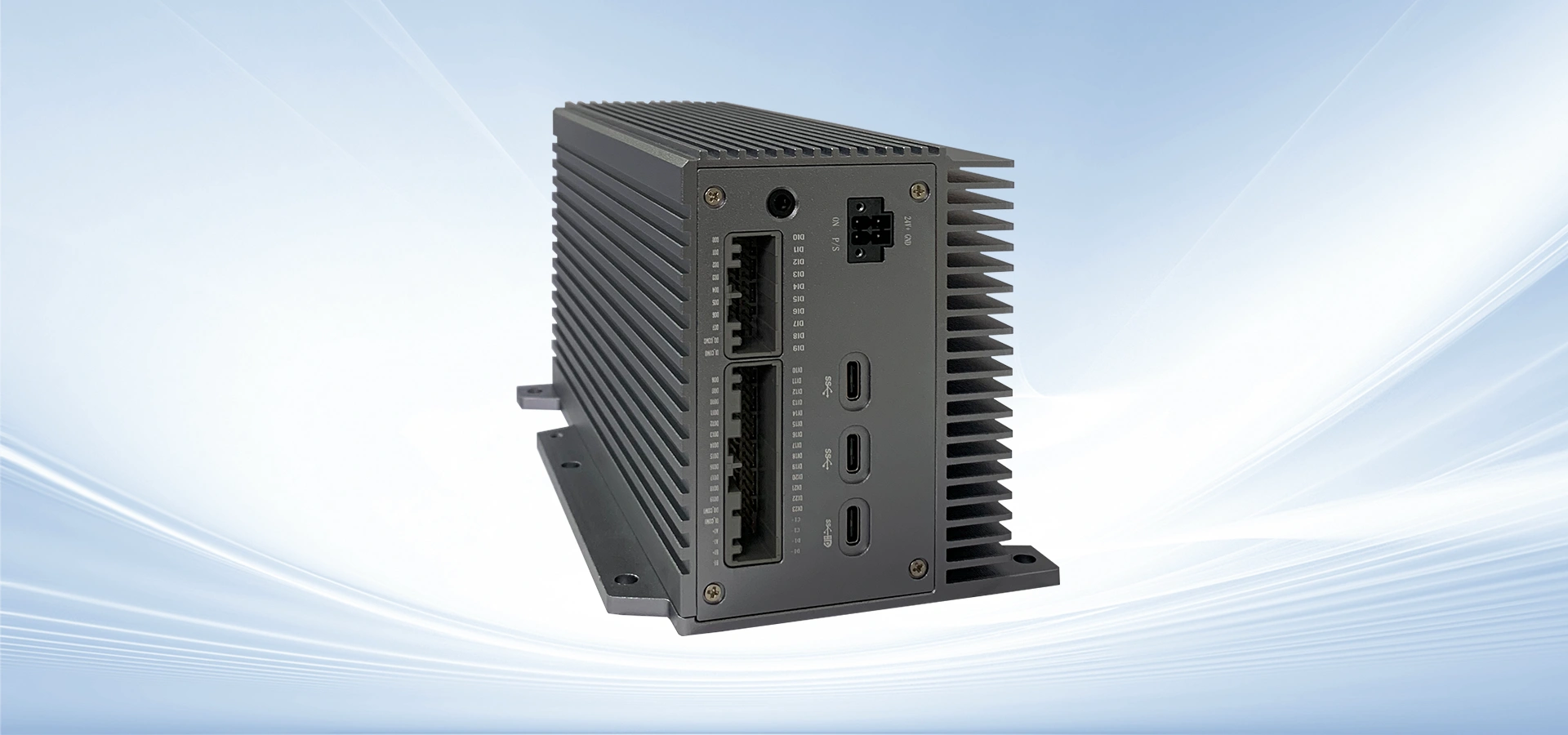

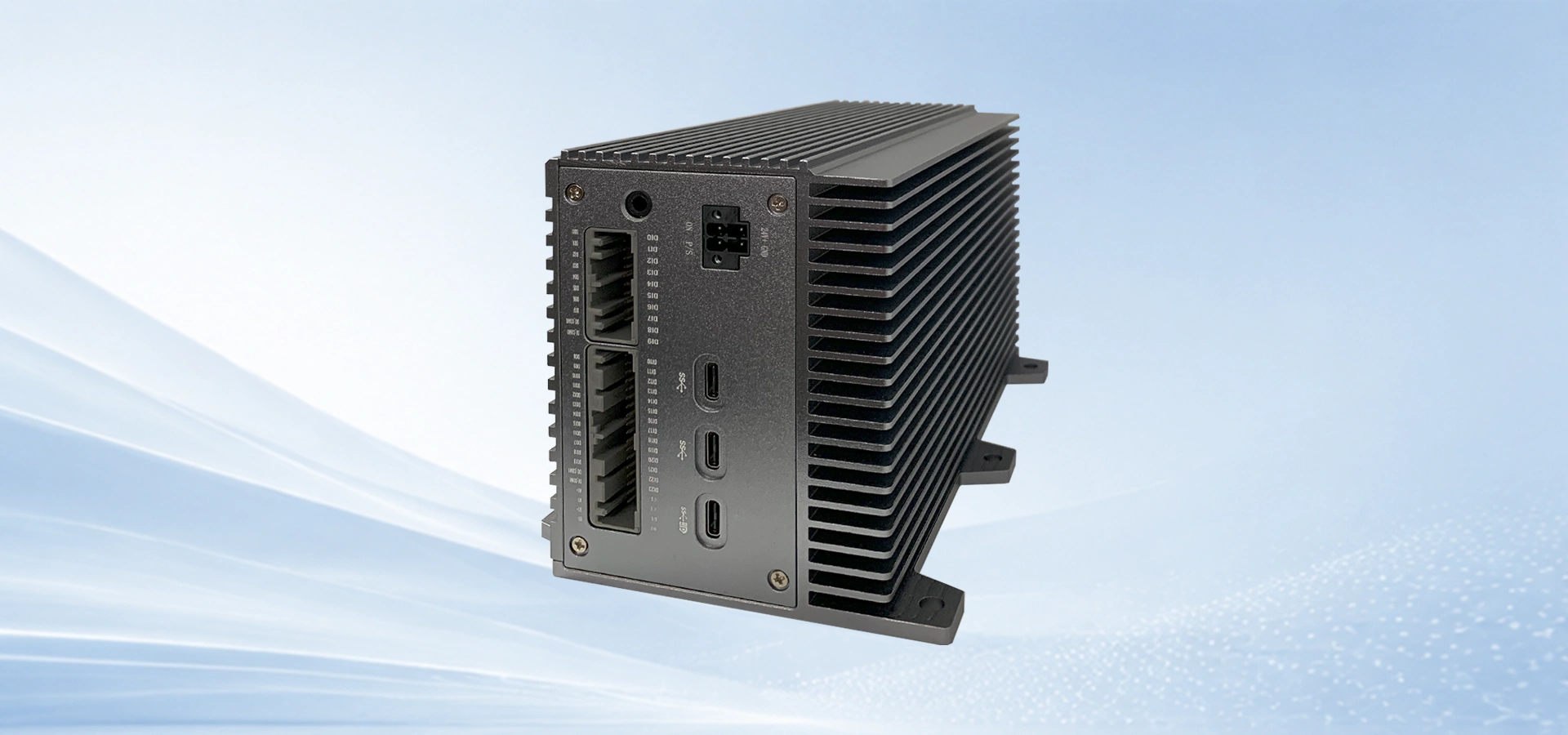

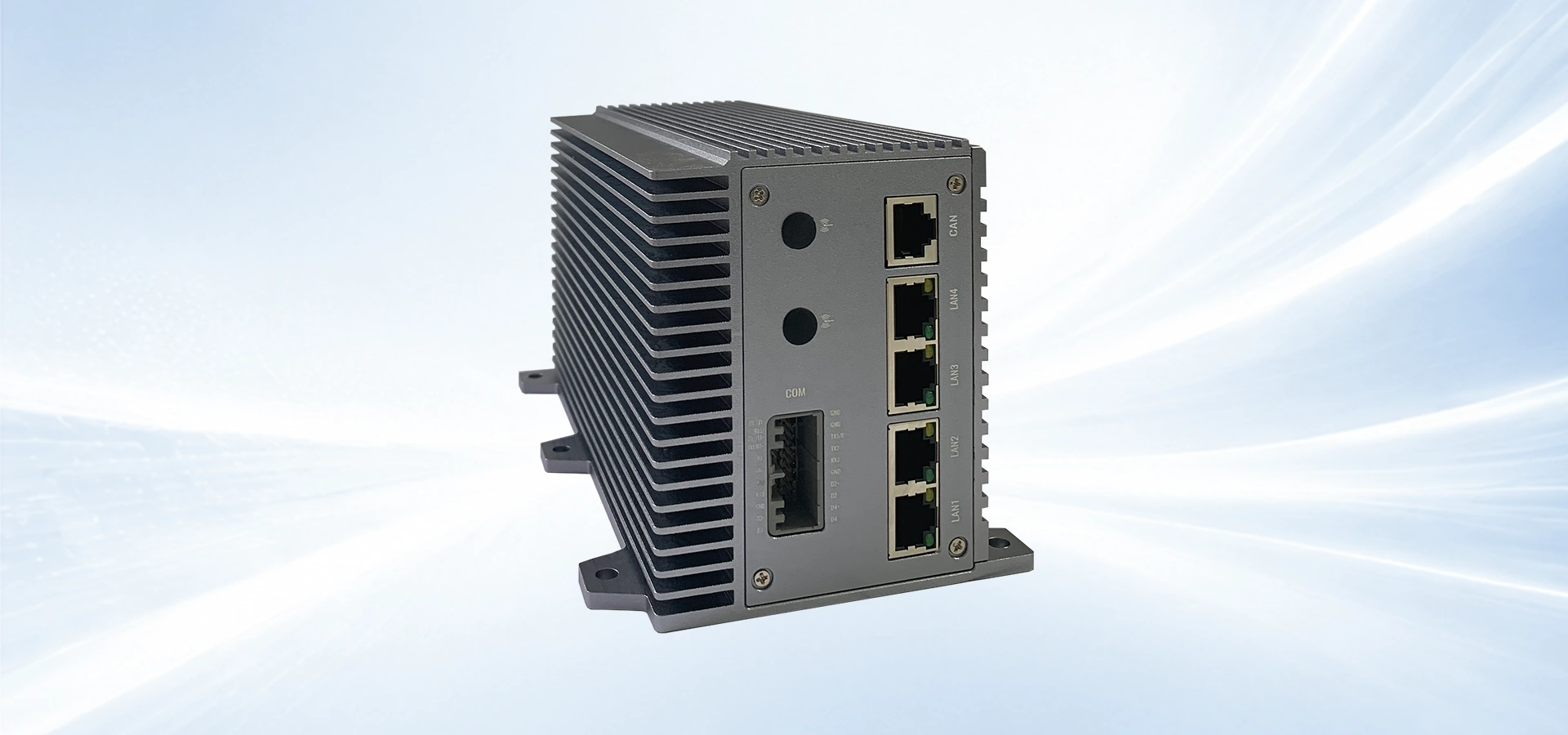

M1120
- 인텔® 12세대 Core™i3/i5/i7 CPU
- 듀얼 채널 DDR4-3200, 최대 64GB 메모리
- USB 타입-C 3개 (1개 DP 기능 지원)
- 4 GbE LAN (4 x Intel i210)
- 1 RS-232/422/485, 2 RS-232,3 RS-485
- 24 DI, 20 DO
- 2 CANBus, 2 인코딩
- 모듈식 및 케이블 없는 고신뢰성 설계
- 제품 세부사항
- 사양
- 어플리케이션
- 다운로드
복잡한 운동학을 위한 고성능 처리
M1120 시리즈는 고도로 복잡한 자동화 및 로봇 공학 응용을 위한 소형 산업용 PC 포트폴리오를 확장합니다. 다중 축 모션 제어, 다중 카메라 머신 비전, 또는 대용량 센서 데이터 처리 등 15W i3부터 28W i7-1270P에 이르는 12세대 인텔® 코어™ 프로세서 통합을 통해 M1120은 고성능 중앙 컴퓨팅 플랫폼을 제공합니다. 최대 64GB DDR4 메모리와 인텔 아이리스 Xe 그래픽스를 지원하며, 가장 까다로운 실시간 제어 및 엣지 AI 작업을 매우 컴팩트한 크기로 지원합니다.
직접 센서와 시각 통합
모바일 자동화와 프로세스 제어의 엄격한 요구를 충족하기 위해 M1120은 매우 다양한 특수 인터페이스를 통합하고 있습니다. 4개의 4레인 MIPI 인터페이스는 외부 그랩버 없이도 고해상도 카메라를 직접 통합할 수 있게 하며, 2개의 CANBus 포트와 2개의 전용 인코더 인터페이스는 정밀한 모터 및 축 제어를 가능하게 합니다. 통합 관성 측정 장치(IMU)와 44채널의 디지털 입출력 채널(24 DI, 20 DO)으로 완성된 이 PC는 복잡한 공간 인식과 액추에이터 관리의 중심 역할을 합니다.
산업 디자인과 유연한 커뮤니케이션
케이블 없는 알루미늄 하우징(192 x 107 x 82 mm)은 공간이 제한된 환경에 최적화되어 있습니다. 네 개의 인텔 i210 기가비트 이더넷 인터페이스가 네트워크 집약적 라우팅을 처리하며, 표준 현장 장치 통신을 위한 6개의 직렬 포트가 보완합니다. 현대 주변기기 연결은 세 개의 USB Type-C 포트를 통해 구현되며, 운영자 HMI를 위한 DisplayPort 지원도 포함되어 있습니다. 열악한 기계 환경에서 9에서 36V DC 광전압 입력과 선택적으로 UPS 통합이 보장되며, 0°C에서 60°C까지 온도를 지원합니다.
제원
| M1120 시리즈 | |||||||
| 프로세서 시스템 | CPU | i3-1215U | i5-1245U | i7-1265U | i3-1220P | i5-1250P | i7-1270P |
| 코어/스레드 | 6C/8T | 10C/12T | 10C/12T | 10C/12T | 12C/16T | 12C/16T | |
| 터보 주파수 | 4.40 GHz | 4.40 GHz | 4.80 GHz | 4.40 GHz | 4.40 GHz | 4.80 GHz | |
| TDP | 15W | 15W | 15W | 28W | 28W | 28W | |
| 그래픽 | 컨트롤러 | 최대 96 Eus 지원 인텔® 아이리스 Xe그래픽스 아키텍처 | |||||
| 특징 | 8K60 12b 4:2:0 HEVC/VP9/SCC, 8K30 10b 4:2:0 AV1, 5K60 10b 4:4:4 HEVC/VP9/SCC, 4K60 8b 4:2:0 AVC | ||||||
| 기억 | 기술 | DDR4 3200 MT/s 2개 | |||||
| 최대 수용 인원 | 64GB | ||||||
| 저장 | M.2 M-키 | 2 x M.2 2280 B/M-Key SATA3.0 | |||||
| 외부 입출력 | 이더넷 | 인텔 i210 GbE LAN 4개 | |||||
| USB | USB 타입-C 3개 (1개 DP 기능 지원) | ||||||
| 시리얼 포트 | 1 x RS-232/422/485, 2 RS-232, 3 x RS-485 | ||||||
| 디오 | 24 DI, 20 DO | ||||||
| 캔 | CANBus 2대 (RJ45) | ||||||
| 인코더 | 2 x 인코딩 | ||||||
| 오디오 | 라인아웃/마이크인 1개 | ||||||
| 전원 커넥터 | 4핀 피닉스 단자, 원격 스위치 지원 | ||||||
| 내부 커넥터 | M.2 E-키 | 1대 M.2 2230이 Wi-Fi를 지원합니다 | |||||
| M.2 B-키 | 1 x M.2 3052가 4G/5G 지원 | ||||||
| IMU | 1 x IMU | ||||||
| 심 | 1 x 나노 SIM | ||||||
| MIPI | 4 x 4 LAN MIPI | ||||||
| UPS | UPS 1대 (선택 사항) | ||||||
| 전원 공급 | 전원 공급 | DC 9-36V | |||||
| 기타 | 워치독 | 인터럽트와 시스템 리셋은 1분에서 255분 사이 프로그래밍 가능합니다 | |||||
| TPM | TPM 2.0 (선택 사항) | ||||||
| 환경 | 작동 온도 | 0에서 60 °C(32에서 140°F) | |||||
| 저장 온도 | -40°C에서 85°C (-40에서 185°F) | ||||||
| 작동 습도 | 95% @ 40 °C (비응축) | ||||||
| 저장 습도 | 95% @ 60 °C (비응축) | ||||||
| 물리적 특징 | 치수 | 192 x 107 x 82 mm (길이 x 너비 x 길이) | |||||
| OS | OS | 윈도우 10/11, 센토스 8, 우분투 20.04/22.04 | |||||

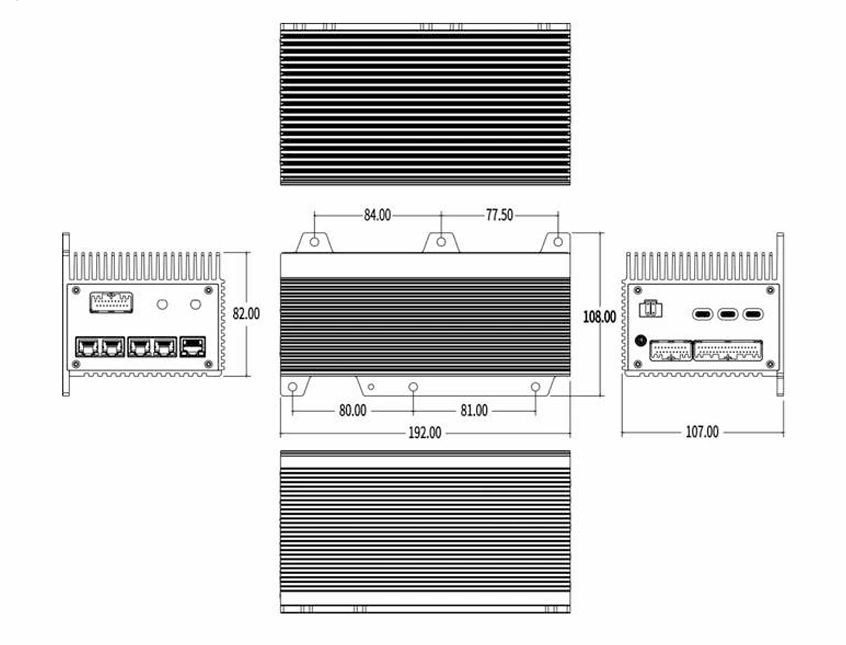

치수

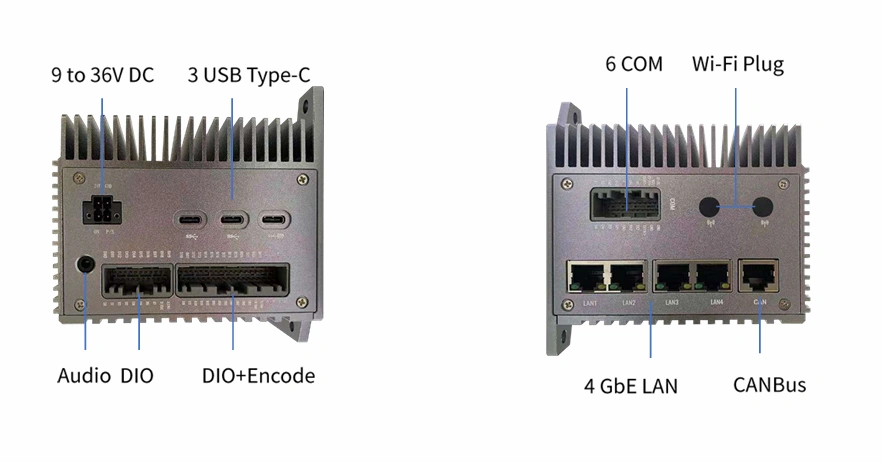

인터페이스
