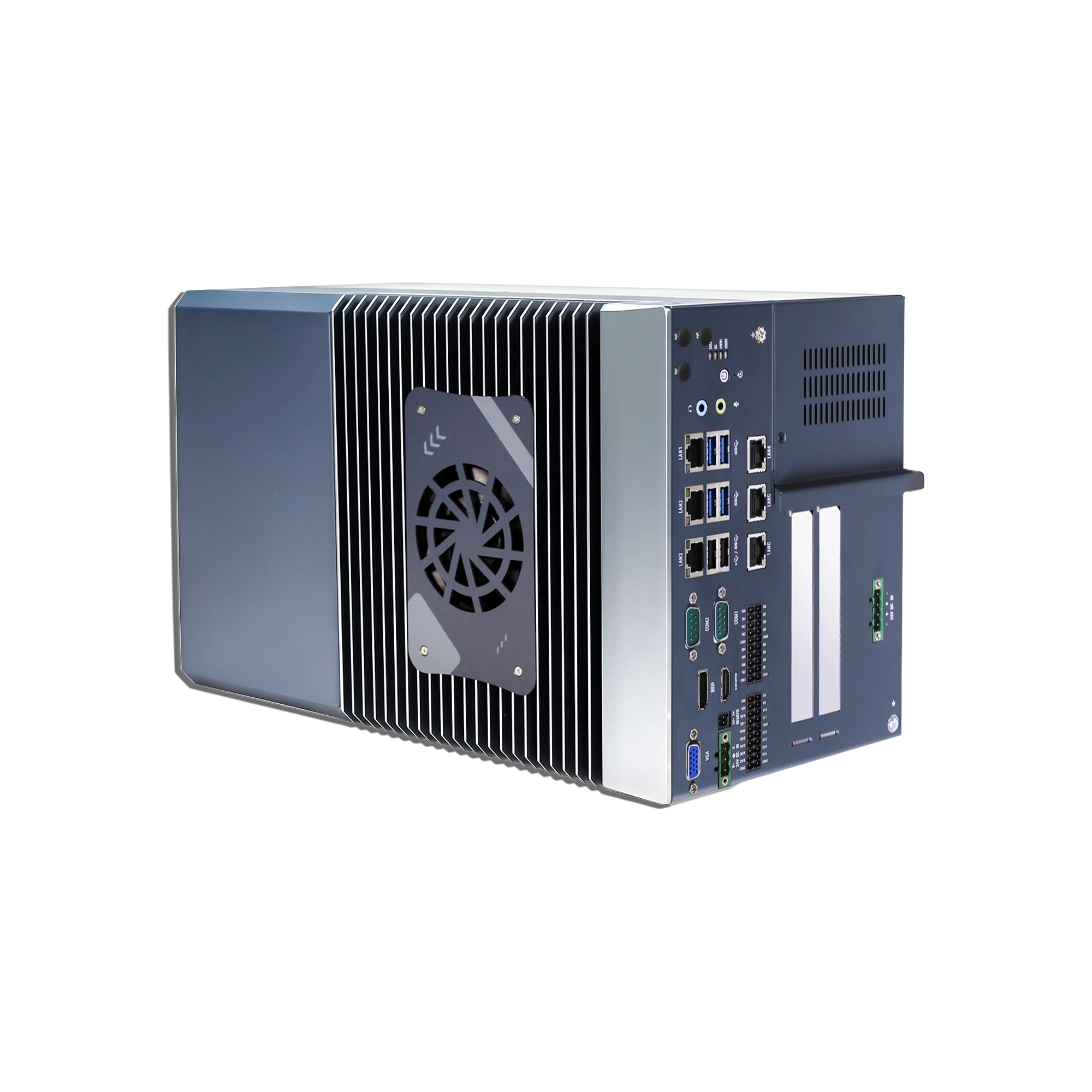

E530A
- 인텔® 10-11세대 코어™ i3/i5/i7 프로세서
- Q470 / H470 / H420E 칩셋
- 6 LAN (인텔 i210 5개, 인텔 i219 1개)
- 1개의 DP, 1개의 HDMI, 1개의 VGA를 통해 3개의 독립 디스플레이가 제공됩니다
- USB 3.0 4개, USB 2.0 2개(H420E) 또는 USB3.0 6개(Q470/H470)
- 1 RS-232, 1 RS-232/422/485
- 16 DI, 16 DO
- PCIe x16 1개, PCIe x4 1개(x2signal) 또는 PCI 1개
- 4G/5G, Wi-Fi 모듈 확장 지원
- 모듈식 및 케이블 없는 고신뢰성 설계
- 제품 세부사항
- 사양
- 어플리케이션
- 다운로드
서버급 GPU 가속
산업용 배포가 대규모 머신 비전 처리와 대규모 논리 제어를 동시에 요구할 때, 표준 IPC가 병목 현상이 됩니다. E530A는 RTX 4080까지의 개별 GPU를 탑재하도록 설계되어 엣지 노드를 고성능 추론 엔진으로 탈바꿈시킵니다. 6GbE LAN 포트, 32채널 디지털 I/O, 듀얼 PCIe 확장(Gen3 x16 및 Gen2 x4)과 결합되어, 엔지니어들은 복잡한 AI 워크로드와 실시간 모션 제어를 단일 통합 플랫폼에서 원활하게 실행할 아키텍처적 여유를 갖추게 됩니다. 내부 M.2 슬롯은 4G/5G 및 Wi-Fi 모듈 확장을 지원합니다.
중량 확장을 위한 연산 능력 발휘
산업용 응용 분야에서 고성능 프레임 그래버, 모션 컨트롤 카드, 특수 가속기가 필요할 때, 핵심 처리 기반이 이를 보완할 수 있어야 합니다. 10세대와 11세대 인텔 코어 프로세서로 구동되는 이 확장 가능한 플랫폼들은 까다로운 추가 카드를 구동하는 데 필수적인 계산 대역폭을 제공합니다. 견고한 처리 방식과 듀얼 채널 DDR4 메모리를 갖춘 이 아키텍처는 외부 확장 모듈에서 인용된 고속 데이터를 원활하게 처리하여 시스템 병목 현상을 방지합니다.
벽걸이 준비, 3대 디스플레이 지원
플랫폼은 선반 인클로저 없이 제어장 벽에 직접 설치됩니다. 1개의 DP, 1개의 HDMI, 1개의 VGA 출력이 3개의 독립 디스플레이를 동시에 지원하며, 단일 유닛에서 운영자 HMI, 프로세스 모니터링, 진단을 별도의 화면에서 처리합니다. 수동 냉각은 0°C에서 50°C까지 공기 흐름이 있는 온도에서 조용하고 유지보수 없이 작동을 유지합니다.
높은 신뢰성
플랫폼은 선택 사양인 UPS 모듈을 통해 DC 24V 입력을 지원하며, 케이블 없는 모듈식 내부 아키텍처와 워치독 타이머가 전력 변동과 소프트웨어 결함 모두에 관계없이 연속 작동을 보장합니다.
제원
| 항목 | 설명 | |
| 프로세서 시스템 | CPU | 인텔® 10-11th 코레이션 코드™ i3/i5/i7 시리즈 CPU |
| TDP | 최대 65W | |
| 소켓 | LGA1200 | |
| 칩셋 | Q470 / H470 / H420E | |
| BIOS | AMI 256Mbit SPI 플래시 | |
| 기억 | 소켓 | 듀얼 채널 260-PIN DDR4 SO-DIMM |
| 수용 인원 | 최대 64GB | |
| 그래픽 | 컨트롤러 | 인텔 UHD 그래픽스는 DirectX12, OpenGL 4.5, OpenCL 2.1을 지원합니다 |
| 그래픽 특징 | 3D 가속: Direct3D 2015, OpenGL4.5, OpenCL2.1 | |
| 하드웨어 디코드: HEVC/H.265 (8/10비트), AVC/H.264, VP9(8/10비트), VP8, MPEG2, MJPEG, VC-1 | ||
| 하드웨어 인코딩: HEVC/H.265 (8/10비트), AVC/H.264, VP9(8비트), VP8, MPEG2, MJPEG | ||
| 외부 IO | DP | 1 x DP1.4, 해상도 최대 4096x2304@60Hz |
| HDMI | 1 x HDMI2.0, 해상도 최대 4096 x 2160@60 Hz | |
| VGA | 1 x VGA, 해상도 최대 1920 x 1080@60Hz | |
| 랜 네트워크 | 인텔 i210 GbE LAN은 5개, 인텔 i219 GbE LAN 하나는 | |
| USB 3.0 | 4 (H420E) / 6 (Q470/H470) | |
| USB 2.0 | 2 (H420E) / 0 (Q470/H470) | |
| 시리얼 포트 | COM 1: RS-232/422/485, COM 2: RS-232 | |
| 디오 | DI 16개, DO 16개 | |
| 오디오 | 라인 아웃 1개, 마이크 입력 1개 | |
| 전원 커넥터 1 | 1 x 3 PIN 피닉스 단자 (그래픽 커넥터 전원) | |
| 파워 커넥터 2 | 1 x 4 PIN 피닉스 단말기 (그래픽 카드에 전원 공급) | |
| 확장 슬롯 | PCIe x16 | 1 x PCIe 3.0 x16 |
| PCI x4 | 1 x PCIe 3.0 x4 (x2 신호) | |
| LED 및 스위치 | 리셋 | 1 x 리셋 버튼 |
| 전원 버튼 | 전원 버튼 1개 | |
| LED | SATA, 메모리, 사용자 정의 1, 사용자 정의 2 | |
| 확장 | USB 2.0 | 내부 USB2.0 타입-A 1개 |
| SATA 3.0 | SATA 3.0 2개 | |
| M.2 E-키 | 1대 M.2 2230은 Wi-Fi를 지원합니다 (Q470/H470: CNVI와 PCIe 프로토콜 모두를 지원; H420E: PCIe 프로토콜 지원 | |
| M.2 B-키 | 1대 M.2 3052 B-Key 4G/5G 지원 | |
| M.2 B-키 | 2개의 M.2 2280 B-Key SATA3.0 (Q470 / H470은 RAID 0/RAID 1 지원, BIOS에서 전환 가능) | |
| 심 | 1 x 나노 SIM | |
| 전력 필요량 | 파워 타입 | 24V DC 입력 (9-36V 구성 선택 가능) |
| 전력 관리 | AT/ATX | |
| 최대 소비량 | 150W | |
| 기타 | 워치독 | 65536 레버, 0~65535초 |
| TPM | TPM2.0 (선택 사항) | |
| 물리적 특징 | 건설 | 알루미늄 합금 |
| 장착 | 벽걸이 | |
| 치수 | 220 x 360 x 176 mm (길이 x 너비 x 높이) | |
| 무게 | 5.0 kg | |
| 환경 | 작동 온도 | 0~50°C (32~122°F) |
| 저장 온도 | -40~85 °C (-40~185°F) | |
| 작동 습도 | 95% @ 40 °C (비응축) | |
| 저장 습도 | 95% @ 60 °C(비응축) | |
| 인증 | EMC | CE, FCC |
| OS | 운영 시스템 | Windows 10/11, centos 8, Ubuntu 20.04/22.04/24.04 |

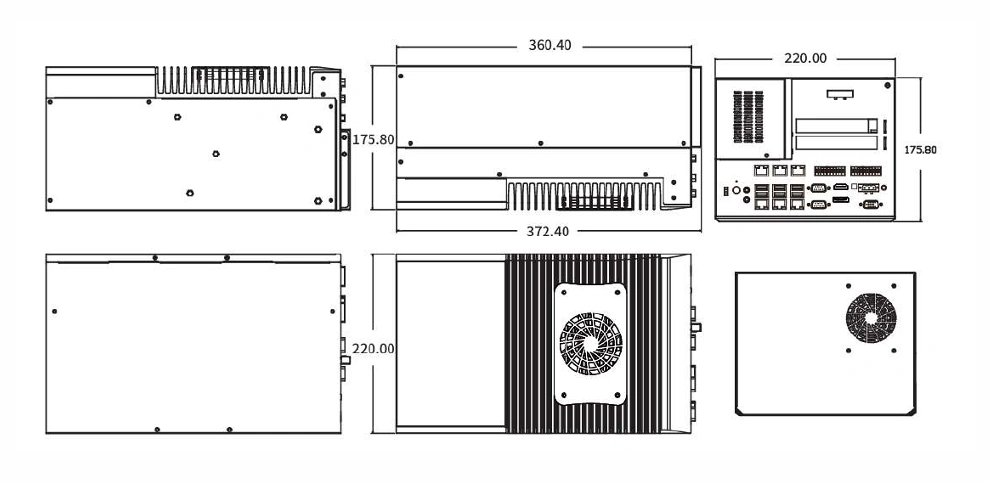

치수

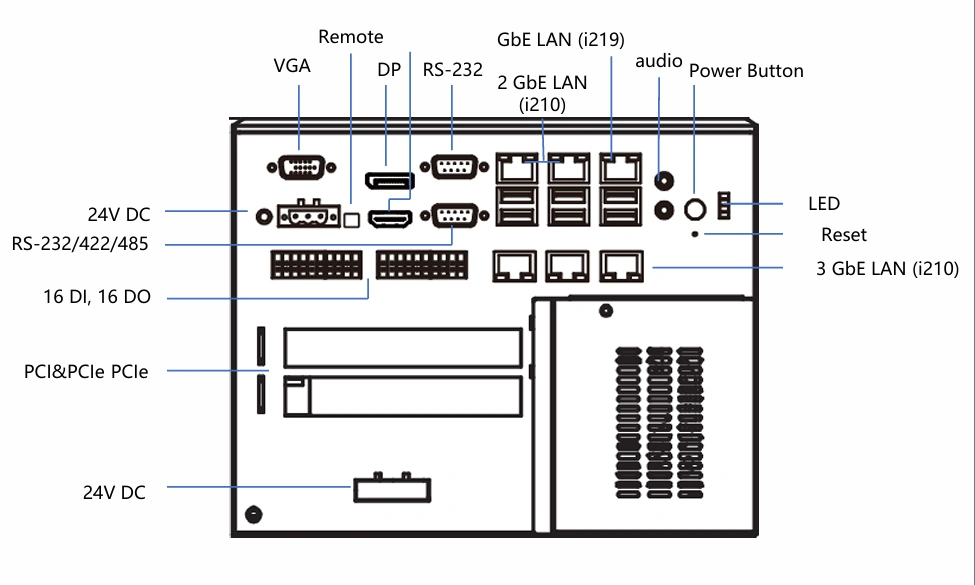

인터페이스
