E520-C
- 인텔® 10-11세대 코어™ i3/i5/i7 프로세서
- H610/H670/Q670 칩셋
- 6 LAN (인텔 i210 5개, 인텔 i219 1개)
- 1개의 DP, 1개의 HDMI, 1개의 VGA를 통해 3개의 독립 디스플레이가 제공됩니다
- 1 RS-232/422/485, 1 RS-232
- USB 3.2 4개, USB 2.0 2개(H610) 또는 USB3.2 6개(H670/Q670은 2개의 SATA RAID 지원, RAID 0/RAID 1 지원, BIOS에서 전환 가능)
- PCIe 5.0 x16 1개, PCIe 4.0 x4(x2 신호) 1개, PCI 2개
- 16DI, 16DO
- 4G/5G, Wi-Fi 모듈 확장 지원
- 모듈식 및 케이블 없는 고신뢰성 설계
- 제품 세부사항
- 사양
- 어플리케이션
- 다운로드
복잡한 자동화 셀의 최대 확장 밀도
고급 비전 시스템과 기존 제어 하드웨어가 공존해야 할 때, 물리적 확장 공간이 매우 중요합니다. E520-C는 이 밀도를 극대화하여 초고속 PCIe 5.0 x16, PCIe 4.0 x4, 2개의 표준 PCI 슬롯, 6개의 GbE LAN 포트, 32개의 디지털 I/O채널을 갖추고 있습니다. 이 쿼드 슬롯 아키텍처는 여러 개의 GPU, 고속 프레임 그래버, 표준 산업용 제어 카드를 하나의 통합된 플랫폼에 즉시 통합할 수 있는 물리적 및 계산 능력을 제공합니다.
엣지 AI 및 복잡한 통합을 위한 차세대 대역폭
첨단 엣지 AI와 고속 검사는 방대한 데이터 처리량과 타협 없는 CPU 여유를 요구합니다. 12세대부터 14세대까지 인텔 코어 아키텍처는 컴퓨팅 패러다임을 전환시켜 멀티코어 처리 능력에서 큰 도약을 가져왔습니다. 이 향상된 컴퓨팅 밀도는 초고속 PCIe 5.0 기능과 차세대 DDR5 메모리와 결합되어 있습니다. 전체 데이터 파이프라인을 근본적으로 확장함으로써, 이 플랫폼은 대역폭을 많이 소모하는 AI 가속기와 고밀도 확장 카드의 잠재력을 극심한 작업 부하 하에서 최대한 활용할 수 있는 궁극적인 기반을 제공합니다.
벽걸이 준비, 3대 디스플레이 지원
플랫폼은 랙 인클로저 없이 제어장 벽에 직접 설치할 수 있습니다. 1개의 DP, 1개의 HDMI, 1개의 VGA 출력은 3개의 독립 디스플레이를 동시에 지원하여, 운영자가 단일 중앙 유닛에서 별도의 화면에서 HMI, 프로세스 모니터링, 진단을 실행할 수 있게 합니다. 최적화된 열 설계는 0°C에서 50°C까지 신뢰성 있고 지속적인 작동을 보장합니다.
높은 신뢰성
플랫폼은 선택 사양인 UPS 모듈을 통해 DC 24V 입력을 지원하며, 케이블 없는 모듈식 내부 아키텍처와 워치독 타이머가 전력 변동과 소프트웨어 결함 모두에 관계없이 연속 작동을 보장합니다.
제원
| CPU | CPU | 인텔® 12-14세대 코어™ 프로세서 |
| TDP | 65W | |
| 소켓 | LGA1700 | |
| 칩셋 | H610/H670/Q670 | |
| BIOS | AMI 128Mbit SPI 플래시 | |
| 기억 | 기술 | 듀얼 채널 262핀 DDR5 SO-DIMM |
| 최대 수용 인원 | 최대 64GB | |
| 그래픽 | 컨트롤러 | 인텔 UHD 그래픽 770 |
| 외부 입출력 | DP | DP1.4a 1개, 해상도 최대 4096x2304@60Hz |
| HDMI | 1개의 HDMI2.0b, 해상도 최대 4096x2160@60 Hz | |
| VGA | 1개의 VGA, 해상도는 최대 1920 x 1200@60Hz | |
| 랜 네트워크 | 인텔 i210 GbE 5개, 인텔 i219 GbE 1개 | |
| USB 3.2 | H610: USB3.2 4개 (GEN1 2개, GEN2 2개) Q670/H670: USB3.2 6개 (GEN2) | |
| USB 2.0 | H610: 2 USB2.0 | |
| 시리얼 포트 | RS-232/422/485 1개, RS-232 1개 | |
| 디오 | 16 x DI(10K), 16 x DO(10K) | |
| 오디오 | 라인 아웃 1개, 마이크 입력 1개 | |
| 전원 커넥터 | 1 x 3핀 피닉스 단자 | |
| 리셋 | 1 x 리셋 | |
| LED 및 스위치 | 전원 버튼 | 전원 버튼 1개 |
| LED | 4 (SSD, 메모리, 사용자 1, 사용자 2) | |
| 확장 | USB | 내부 USB2.0 1개 (타입 A) |
| PCIe/PCI | PCIe 5.0 x16 1개, PCIe 4.0 x4(x2 신호) 1개, PCI 2개 | |
| SATA3.0 | 2 x SATA 7+15 | |
| M.2 E-키 | 1대 M.2 2230은 Wi-Fi 지원(PCIe 프로토콜 지원) | |
| M.2 B-키 | 1개의 M.2 3042 B-Key는 4G(H610)를 지원하고, 1개의 M.2 3052 B-Key는 4G/5G(H670/Q670)를 지원합니다; 또는 1대의 M.2 2280이 SATA3.0을 지원합니다 | |
| M.2 M-키 | 1 x M.2 2280 M-Key SATA3.0 | |
| 심 | 1개의 나노 SIM | |
| 전원 공급 | 전력 입력 | 24V DC |
| 전력 관리 | AT/ATX | |
| 최대 소비량 | 240W | |
| 기타 | 워치독 | 65536 레벨, 0에서 65535초 |
| TPM | TPM2.0(선택 사항) | |
| 물리적 특징 | 건설 | 알루미늄 합금 |
| 설치 | 벽걸이 장착 | |
| 치수 | 220 x 226 x 176mm (LxWxH) | |
| 무게 | 4.3 kg | |
| 환경 | 작동 온도 | 0에서 50°C (32에서 122°F) |
| 저장 온도 | -40에서 85°C (-40에서 185°F) | |
| 작동 습도 | 95% @ 40 °C (비응축) | |
| 저장 습도 | 95% @ 60 °C (비응축) | |
| 인증 | EMC | CE, FCC |
| OS | OS | 윈도우 10/11, 센토스 8, 우분투 20.04/22.04 |

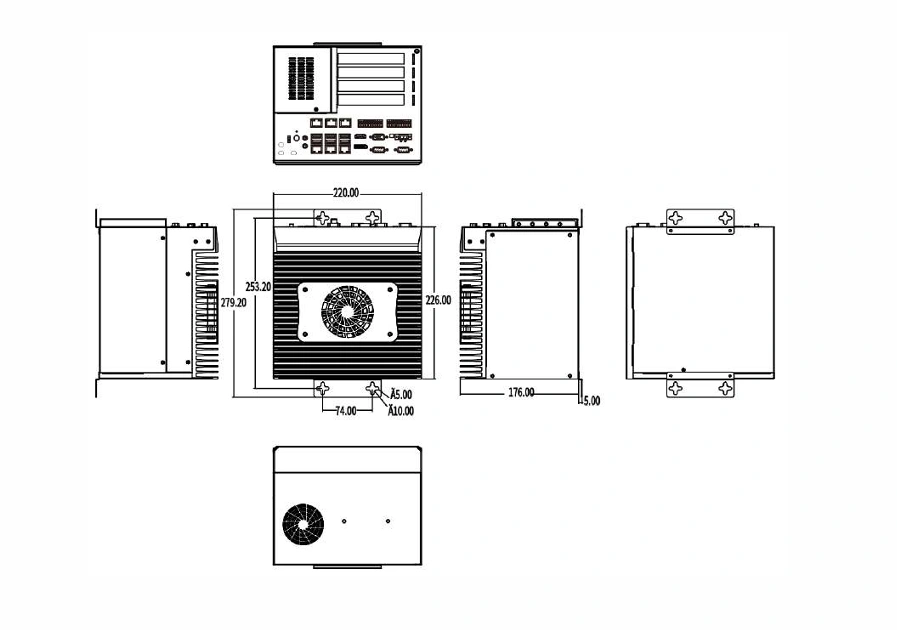

치수

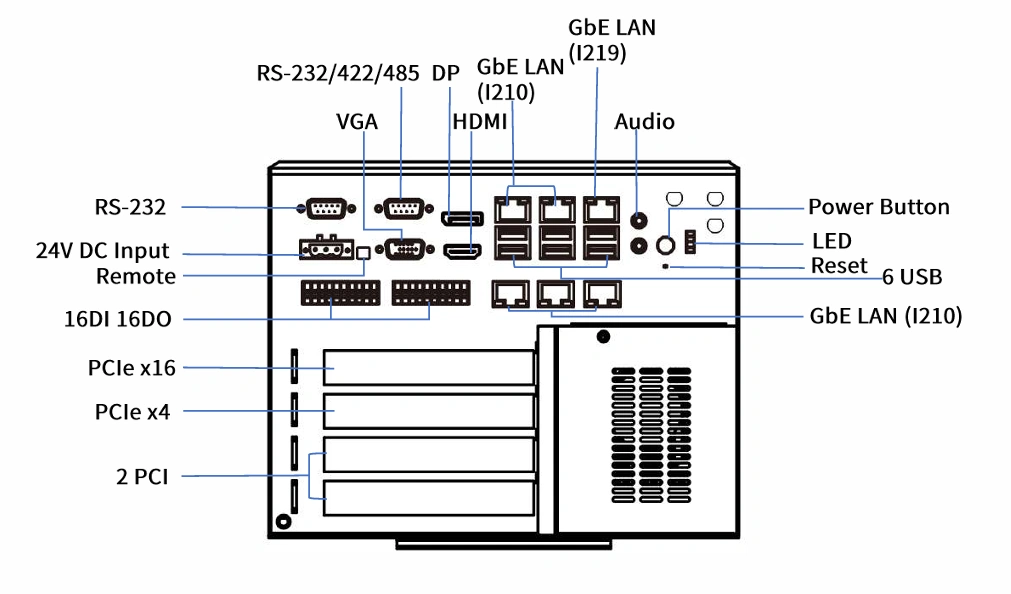

인터페이스
