P121-2G – 미래 로봇

미래 로봇

P121-2G-3
P121-2G-1
P121-2G-2

P121-2G

  • 인텔® 알더 레이크-N N97/i3-N305
  • DP 1개, HDMI 1개
  • LAN 3개 (Intel i210 2개 지원 PoE, 1개 Realtek RTL8111H)
  • USB 3.0 3개, USB 2.0 1개
  • 1 x RS-232/422/485, 1 x RS-232, 최대 6COM 확장 지원
  • 12.1인치 산업용 LCD 화면
  • 10점 정전식 또는 5선 저항형 터치스크린
  • 전면 패널 IP65 보호
견적 받기
데이터시트 다운로드
  • 제품 세부사항
  • 사양
  • 어플리케이션
  • 다운로드
1

12.1인치 패널에서의 확장 가능한 Alder Lake-N 성능

P121-2G는 인텔 Alder Lake-N 플랫폼을 12.1인치 1280x800 패널로 확장하며, 4코어 및 8코어 구성에서 최대 3.80 GHz까지 N97과 i3-N305 프로세서 옵션을 제공합니다. 단일 채널 DDR5 메모리와 인텔 Gen12 그래픽은 고주파 HMI 상호작용과 실시간 제어 로직을 위한 컴퓨팅 및 그래픽 기반을 제공합니다. 50,000시간 동안 설계된 산업용 백라이트는 연속 작동을 지원하며, DP와 HDMI 출력은 필요할 때 외부 디스플레이 확장을 지원합니다.

2

견고한 디스플레이 인터페이스와 IP65 등급 보호

가혹한 작업장 환경을 견딜 수 있도록 설계된 산업용 패널 PC 아키텍처는 IP65 등급 전면 패널을 포함해 먼지 침투와 액체 튀김으로부터 디스플레이를 체계적으로 차단합니다. 디스플레이 인터페이스는 선택적 10포인트 정전식 또는 견고한 저항 터치 기술을 통해 고유한 유연성을 제공하여, 엔지니어가 장갑 착용 작동이나 높은 전자기 간섭 같은 환경 요구에 정확히 맞출 수 있도록 HMI 상호작용을 제공합니다. 이 견고한 디스플레이 계층은 긴 수명 주기 백라이트로 지원되어 연속적인 생산 주기 동안 지속적인 운영 명확성을 보장합니다.

3

결정론적 네트워크 토폴로지와 산업 신뢰성

결정론적 통신 계층은 고밀도 필드버스 연결성과 기계 인터페이스에서 직접 이루어진 통합 네트워크 통합을 결합합니다. 독립적인 3-LAN 네트워크 아키텍처는 2개의 선택적 PoE 채널을 통합하여 외부 전력 주입 없이도 산업용 IP 카메라나 비전 센서에 전원 공급과 동기화를 가능하게 합니다. 직접 장치 조정은 RS-232/422/485 경로를 지원하는 다중 프로토콜 직렬 인터페이스를 통해 관리되며, 케이블 없는 Wi-Fi 및 4G/5G 무선 라우팅을 위한 내부 M.2 슬롯으로 완성됩니다. 완전 모듈식 케이블 없는 내부 레이아웃에 탑재된 이 시스템은 공장 출력 변동을 흡수하기 위해 9V에서 36V DC 광전압 입력을 사용하며, 0°C에서 60°C까지 온도에서 연속 작동을 위한 패널 또는 VESA 장착을 지원합니다.

제원

  항목 사양
프로세서 시스템​ CPU 인텔® 알더 레이크-N N97/i3-N305
TDP 12W(N97) / 15W(I3-N305)
BIOS AMI 128Mbit SPI 플래시
그래픽​ 컨트롤러 인텔 Gen12 UHD 그래픽 엔진 (SoC 통합)
특징 DX12, OGL4.6, Vulkan 1.2
기억​ 기술 싱글 채널 DDR5 SO-DIMM
최대 수용 인원 16GB
LCD​ 유형 WXGA
크기 12.1" (16:10)
최대 해상도 1280 x 800
최대 색상 16.2M
밝기 CD/m² 400
시점(H/V°) 178°/178°
백라이트 수명 50,000시간
명암비 800:1
스크린​ 정전식 터치 빛 투과성 ≥85%
연락처 10점
유형 사영 정전용량
생애 1억 번의 싱글 터치
저항성 터치 빛 투과성 약 78%
해결 선형
유형 5선 저항
외부 입출력​ DP 1 x DP 1.4, 해상도 최대 4096 x 2304@60Hz
HDMI 1개의 HDMI2.0b 해상도에서 최대 4K x 2K@60Hz
이더넷 3개의 LAN (2개의 Intel i210은 PoE 지원, 1개의 Realtek RTL8111H)
USB USB 3.0 3개, USB 2.0 1개
시리얼 포트 (선택 사항) RS-232/422/485 1개, RS-232 1개(최대 6COM까지 확장 지원)
전원 커넥터 4핀 피닉스 단자, 원격 스위치 지원
LED 및 스위치​ LED 표시기 전력, SATA, 사용자 정의 1, 사용자 정의 2
전원 버튼 전원 버튼 1개
CMOS 버튼 지우기 1개의 투명 CMOS 버튼
내부 입출력 M.2 B-키 1 x M.2 B-Key 3052는 4G/5G 지원
M.2 E-키 1대 M.2 E-Key 2230이 Wi-Fi (CNVI) 지원
M.2 M-키 1대 M.2 M-Key 2280이 SSD(SATA)를 지원합니다
심 1 x 나노 SIM
전원 공급​ 전력 입력 DC 9-36V
최대 소비량 30W
전력 관리 AT/ATX
기타 워치독 인터럽트와 시스템 리셋은 1분에서 255분 사이에서 프로그래밍 가능합니다
TPM TPM 2.0 (선택 사항)
환경​ 작동 온도 0에서 60°C (32에서 140°F)
저장 온도 -40에서 85°C (-40에서 185°F)
작동 습도 95% @ 40°C (비응축)
저장 습도 95% @ 40°C (비응축)
물리적 특징​ 치수 320 x 219 x 65.2 mm (길이 x 너비 x 너비)
무게 2.8kg
설치 VESA/임베디드
인증​ EMC CE, FCC
OS OS 윈도우 10/11, 센토스 8, 우분투 20.04/22.04

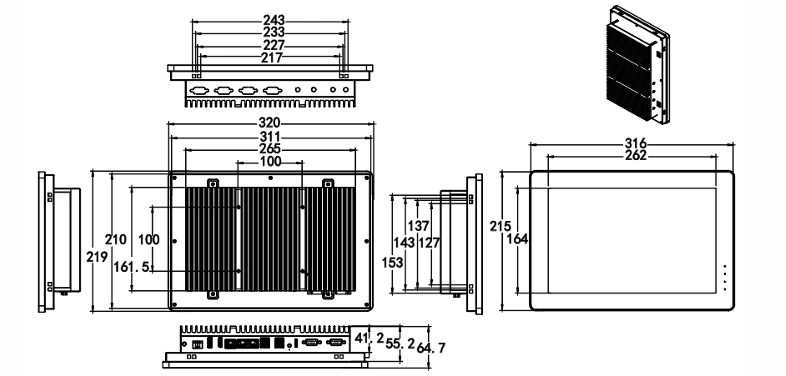

치수

P121-2G Dimensions

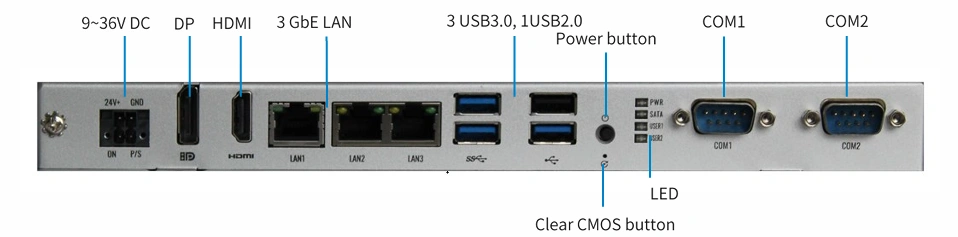

인터페이스

P121-2G Interfaces



P121 2G 시리즈 패널 PC 데이터시트

크기: 967 KB
