E550

인텔® 6세대부터 9세대 Core™ i3/i5/i7 프로세서
6 LAN (인텔 i210 5개, 인텔 i219 1개)
2개의 DP와 1개의 VGA를 통한 3개의 독립 디스플레이
USB 3.0 4개, USB 2.0 2개
1 RS-232/422/485, 1RS-232
16 DI, 16 DO
PCIe Gen3 x16 1대, PCIe Gen2 x4 1대(x2signal) 또는 PCI 로트
4G/5G, Wi-Fi 모듈 확장 지원

제품 세부사항
사양
어플리케이션
다운로드

다중 네트워크 제어와 전용 가속의 만남

복잡한 자동화 라인은 광범위한 네트워크 도달 범위와 전용 하드웨어 처리를 모두 요구합니다. E550은 6개의 GbE LAN 포트와 32채널의 디지털 I/O, 고속 PCIe Gen3 x16 및 PCIe Gen2 x4 확장 슬롯을 결합하여 두 가지 면에서 모두 만족합니다. 이를 통해 엔지니어는 여러 서브넷을 직접 관리하고 제어 액추에이터를 제어할 수 있으며, 동시에 시스템 병목 현상 없이 고성능 비전 또는 모션 카드를 실행할 수 있습니다. 2개의 COM 포트는 직렬 통신을 담당하며, 내부 M.2 슬롯은 원활한 4G/5G 및 Wi-Fi 연결을 제공합니다.

중장비 통합을 위한 견고한 계산 기반

표준 자동화 작업이 복잡한 데이터 처리와 실시간 HMI 렌더링으로 발전할 때, 이 모델은 까다로운 추가 카드를 구동하는 데 필요한 계산 대역폭을 제공합니다. i3부터 8코어 i7-9700(4.70GHz)까지 인텔 코어 프로세서를 활용한 이 아키텍처는 외부 모듈에서 수집된 고속 데이터를 원활하게 처리하여 시스템 병목 현상을 방지합니다.

벽걸이 준비, 3대 디스플레이 지원

이 모델은 진열대 인클로저 없이 제어장 벽에 직접 설치할 수 있습니다. 두 개의 DP 출력과 1개의 VGA 포트는 3개의 독립 디스플레이를 동시에 지원하여, 운영자가 단일 중앙 유닛에서 별도의 화면에서 HMI, 프로세스 모니터링, 진단을 실행할 수 있습니다.

높은 신뢰성

이 모델은 선택 사양인 UPS 모듈을 통해 DC 24V 입력을 지원합니다. 케이블 없는 모듈식 내부 아키텍처와 감시견 타이머는 전력 변동과 소프트웨어 결함 모두에서 연속적이고 견고한 작동을 보장합니다.

제원

E550 시리즈
프로세서 시스템	CPU	인텔® 6세대부터 9세대 Core™ i3/i5/i7 CPU
	칩셋	H110
	BIOS	AMI 64MB UEFI BIOS
기억	기술	DDR4 2개
기억	최대 수용 인원	64GB
저장	M.2 M-키	1 x M.2 2280
저장	SATA 3.0	SATA 7핀 2개, SATA 7+15개 1개

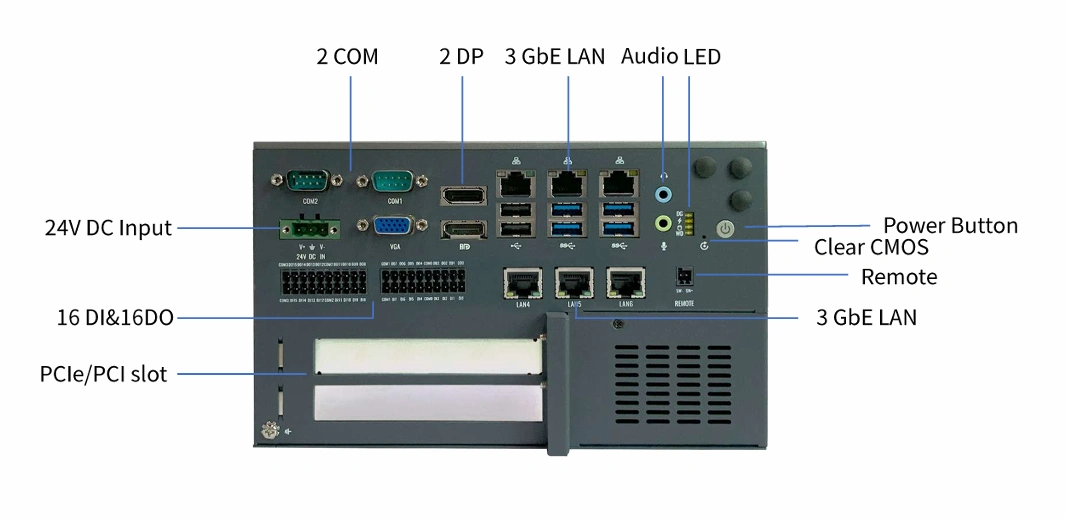

외부 입출력	DP	2개의 DP, 해상도 최대 4096 x 2304@60 Hz
	VGA	1대 VGA, 해상도 최대 1920 x 1080@60 Hz
	이더넷	인텔 i210 5개, 인텔 i219 GbE LAN 1개
	USB	USB 3.0 4개, USB2.0 2개
	시리얼 포트	RS-232/422/485 1개, RS-232 1개
	디오	DI 16개, DO 16개
	오디오	마이크 입력 1회, 라인아웃 1회
	원격	1 x 리모컨
	전원 커넥터	3핀 피닉스 단자
확장	PCIe x16	1 x PCIe 3.0 x16
확장	PCIe x4/ PCI	1개의 PCIe 2.0 x4 (x2 신호) 또는 PCI 슬롯
LED 및 스위치	LED 표시기	메모리, 스탠바이, SSD, 워치독
	전원 버튼	전원 버튼 1개
	CMOS 투명	1 x 클리어 CMOS
내부 커넥터	USB 2.0	내부 USB2.0 타입-A 1개
	미니 PCIe	1개의 풀 크기 미니 PCIe, WLAN/WWAN 모듈 지원
	심	1 x 나노 SIM
전원 공급	전력 입력	DC 24V
기타	워치독	중단 및 시스템 리셋, 초당 1분에서 255분 프로그래밍 가능
환경	작동 온도	0에서 50 °C(32에서 122°F), 공기 흐름은 0.7 m/s
	저장 온도	-40°C에서 85°C (-40에서 185°F)
	작동 습도	95% @ 40 °C (비응축)
	저장 습도	95% @ 60 °C (비응축)

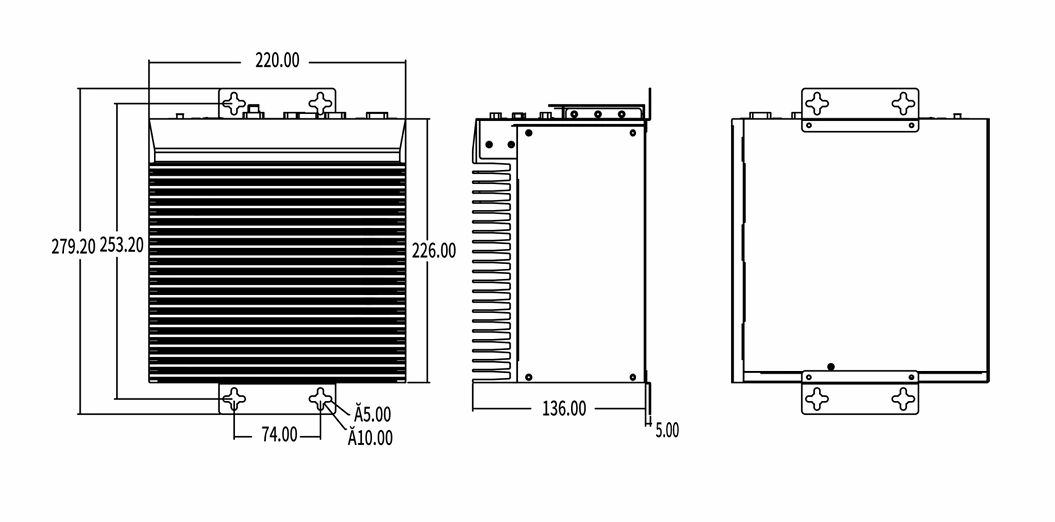

물리적 특징	치수	220 x 226 x 136 mm (길이 x 너비 x 길이)
	무게	4.0 kg
	설치	벽걸이 장착
인증	EMC	CE, FCC
OS	OS	Win7(6세대 전용), Windows 10/11, Centos 7/8, Ubuntu 18.04/20.04/22.04
