E522A
- 인텔® 10-11세대 코어™ i3/i5/i7 프로세서
- 6 LAN (인텔 i210 5개, 인텔 i219 1개)
- 1개의 DP, 1개의 HDMI, 1개의 VGA를 통해 3개의 독립 디스플레이가 제공됩니다
- USB3.0 4개, USB2.0 4개(H420E) 또는 USB3.0 6개, USB2.0 2개(H470/Q470)
- 1 RS-232/422/485, 2 RS-232, 1 RS-485
- PCIe 3.0 x16, PCIe 3.0 x4 1개(x2 신호), PCI 2개
- 4G/5G, Wi-Fi 모듈 확장 지원
- 모듈식 및 케이블 없는 고신뢰성 설계
- 제품 세부사항
- 사양
- 어플리케이션
- 다운로드
네트워크 및 직렬 통합을 위한 궁극의 쿼드슬롯 허브
E522A는 병목 현상 없이 절대적인 연결성과 확장성을 제공합니다. 멀티서브넷 라우팅을 위한 6개의 GbE LAN 포트, 직접 장치 제어를 위한 네이티브 RS-232/422/485 COM 포트, 그리고 4개의 확장 슬롯(PCIe x16, PCIe x4, 2x PCI)을 결합하여 매우 복잡한 기계 셀의 결정적인 중앙 컨트롤러 역할을 합니다. 특수 가속기와 표준 산업용 제어 카드를 나란히 즉시 실행할 수 있는 용량을 제공하며, 케이블 없는 4G/5G 및 Wi-Fi 확장을 위한 M.2 슬롯으로 완성됩니다.
중량 확장을 위한 연산 능력 발휘
산업용 응용 분야에서 고성능 프레임 그래버, 모션 컨트롤 카드, 특수 가속기가 필요할 때, 핵심 처리 기반이 이를 보완할 수 있어야 합니다. 10세대와 11세대 인텔 코어 프로세서로 구동되는 이 확장 가능한 플랫폼들은 까다로운 추가 카드를 구동하는 데 필수적인 계산 대역폭을 제공합니다. 견고한 처리 방식과 듀얼 채널 DDR4 메모리를 갖춘 이 아키텍처는 외부 확장 모듈에서 인용된 고속 데이터를 원활하게 처리하여 시스템 병목 현상을 방지합니다.
벽걸이 준비, 3대 디스플레이 지원
플랫폼은 선반 인클로저 없이 제어장 벽에 직접 설치됩니다. 1개의 DP, 1개의 HDMI, 1개의 VGA 출력이 3개의 독립 디스플레이를 동시에 지원하며, 단일 유닛에서 운영자 HMI, 프로세스 모니터링, 진단을 별도의 화면에서 처리합니다. 수동 냉각은 0°C에서 50°C까지 공기 흐름이 있는 온도에서 조용하고 유지보수 없이 작동을 유지합니다.
높은 신뢰성
플랫폼은 선택 사양인 UPS 모듈을 통해 DC 24V 입력을 지원하며, 케이블 없는 모듈식 내부 아키텍처와 워치독 타이머가 전력 변동과 소프트웨어 결함 모두에 관계없이 연속 작동을 보장합니다.
제원
| 프로세서 시스템 | CPU | 인텔® 10-11세대 Core™ i3/i5/i7 CPU |
| 칩셋 | Q470 / H470 / H420E | |
| 부아 | AMI 256Mbit SPI 플래시 | |
| 소켓 | LGA1200 | |
| TDP | 65W | |
| 기억 | 기술 | DDR4 2개 |
| 최대 수용 인원 | 64GB | |
| 그래픽 | 컨트롤러 | 인텔 UHD 그래픽은 DirectX12, OpenGL 4.5, OpenCL 2.1을 지원합니다 |
| 특징 | 3D 가속: Direct3D 2015, OpenGL4.5, OpenCL2.1HW 디코드: HEVC/H.265 (8/10비트), AVC/H.264, VP9(8/10비트), VP8, MPEG2, MJPEG, VC-1HW 인코드: HEVC/H.265 (8/10비트), AVC/H.264, VP9(8비트), VP8, MPEG2, MJPEG | |
| 저장 | M.2 M-키 | 1 x M.2 2280 SATA3.0 |
| SATA3.0 | 2 x SATA3.0 | |
| 외부 입출력 | DP | 1 x DP1.4, 해상도 최대 4096 x 2304@60 Hz |
| HDMI | 1개의 HDMI1.4, 해상도 최대 4096 x 2160@30Hz | |
| VGA | 1 x VGA, 해상도는 최대 1920 x 1200@60 Hz | |
| 랜 네트워크 | 인텔 i210 5개, 인텔 i219 GbE LAN 1개 | |
| USB 3.0 | 4 (H420E) / 6 (Q470) | |
| USB 2.0 | 4 (H420E) / 2 (Q470) | |
| 시리얼 포트 | 통신 1: RS-232/422/485, 통신 2: RS-232, 통신 3부터 4까지: RS-232/485 | |
| 오디오 | 마이크 입력 1회, 라인아웃 1회 | |
| 전원 커넥터 | 3핀 피닉스 단자 | |
| 원격 | 1 x 리모컨 | |
| 확장 | PCIe | PCIe 3.0 x16 1개, PCIe 3.0 x4 1개(신호 2개) |
| PCI | PCI 2개 | |
| LED 및 스위치 | LED 표시기 | SSD, DG(메모리), 사용자 정의 1, 사용자 정의 2 |
| 전원 버튼 | 전원 버튼 1개 | |
| 리셋 | 1 x 리셋 | |
| 내부 커넥터 | M.2 E-키 | 1대의 M.2 2230은 Wi-Fi를 지원합니다 (Q470/H470: CNVI와 PCIe 프로토콜 모두를 지원; H420E: PCIe 프로토콜 지원 |
| M.2 B-키 | 1 x M.2 3052가 4G/5G 지원 | |
| USB 2.0 | USB 2.0 타입-A 1개 | |
| 심 | 1개의 나노 SIM | |
| 전원 공급 | 전력 입력 | DC 24V |
| 기타 | 워치독 | 65536 레벨, 0에서 65535 초 |
| TPM | TPM 2.0(선택 사항) | |
| 환경 | 작동 온도 | 0에서 50 °C(32에서 122°F), 공기 흐름은 0.7 m/s |
| 저장 온도 | -40°C에서 85°C (-40에서 185°F) | |
| 작동 습도 | 95% @ 40 °C (비응축) | |
| 저장 습도 | 95% @ 60 °C (비응축) | |
| 물리적 특징 | 치수 | 220 x 226 x 176 mm (길이 x 너비 x 길이) |
| 무게 | 4.3kg | |
| 설치 | 벽걸이 장착 | |
| 인증 | EMC | CE, FCC |
| OS | OS | 윈도우 10/11, 센토스 8, 우분투 20.04/22.04 |

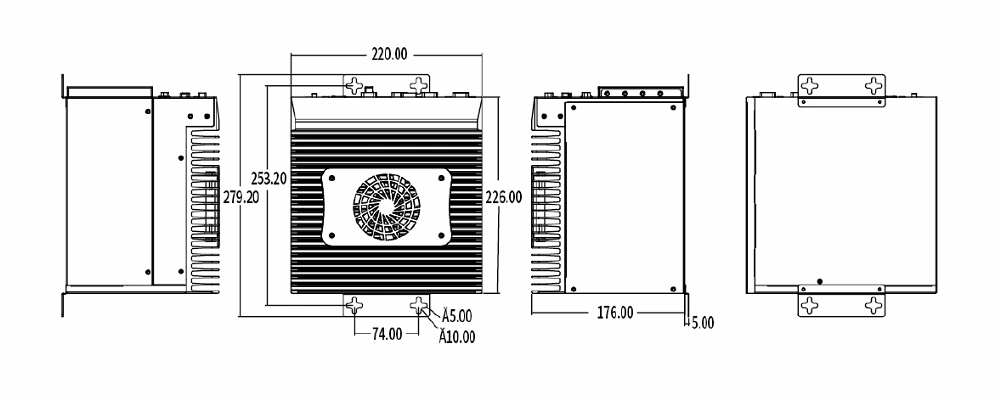

치수

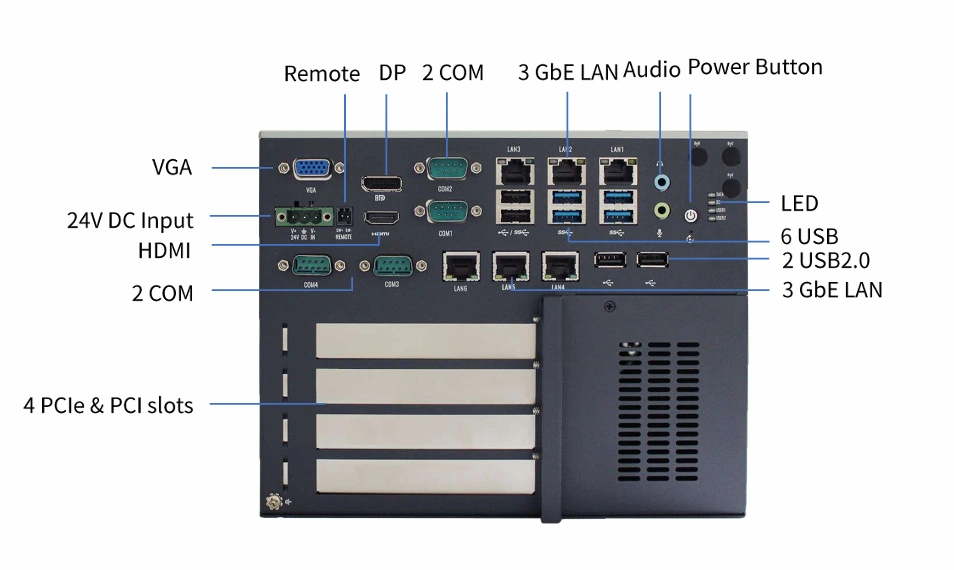

인터페이스
