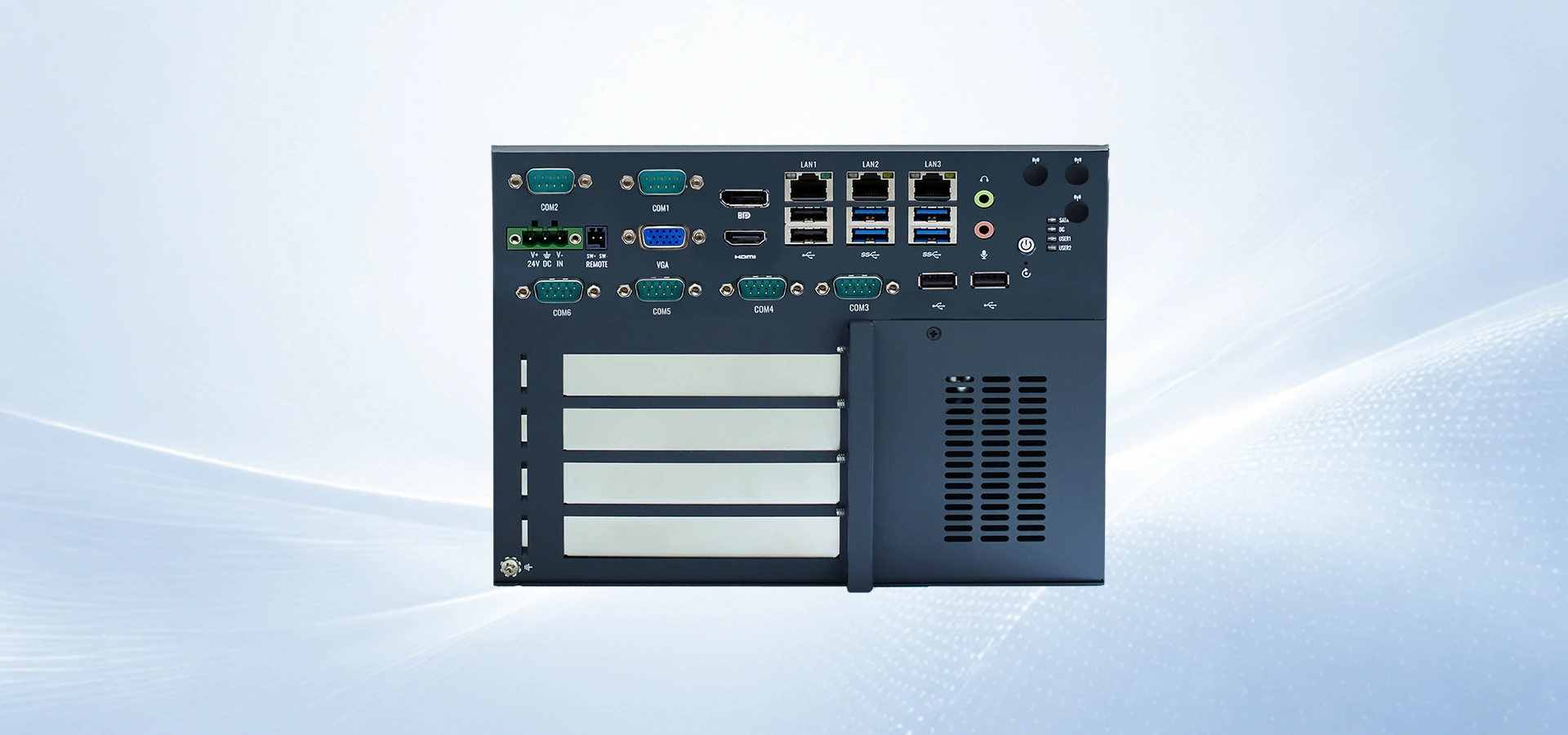

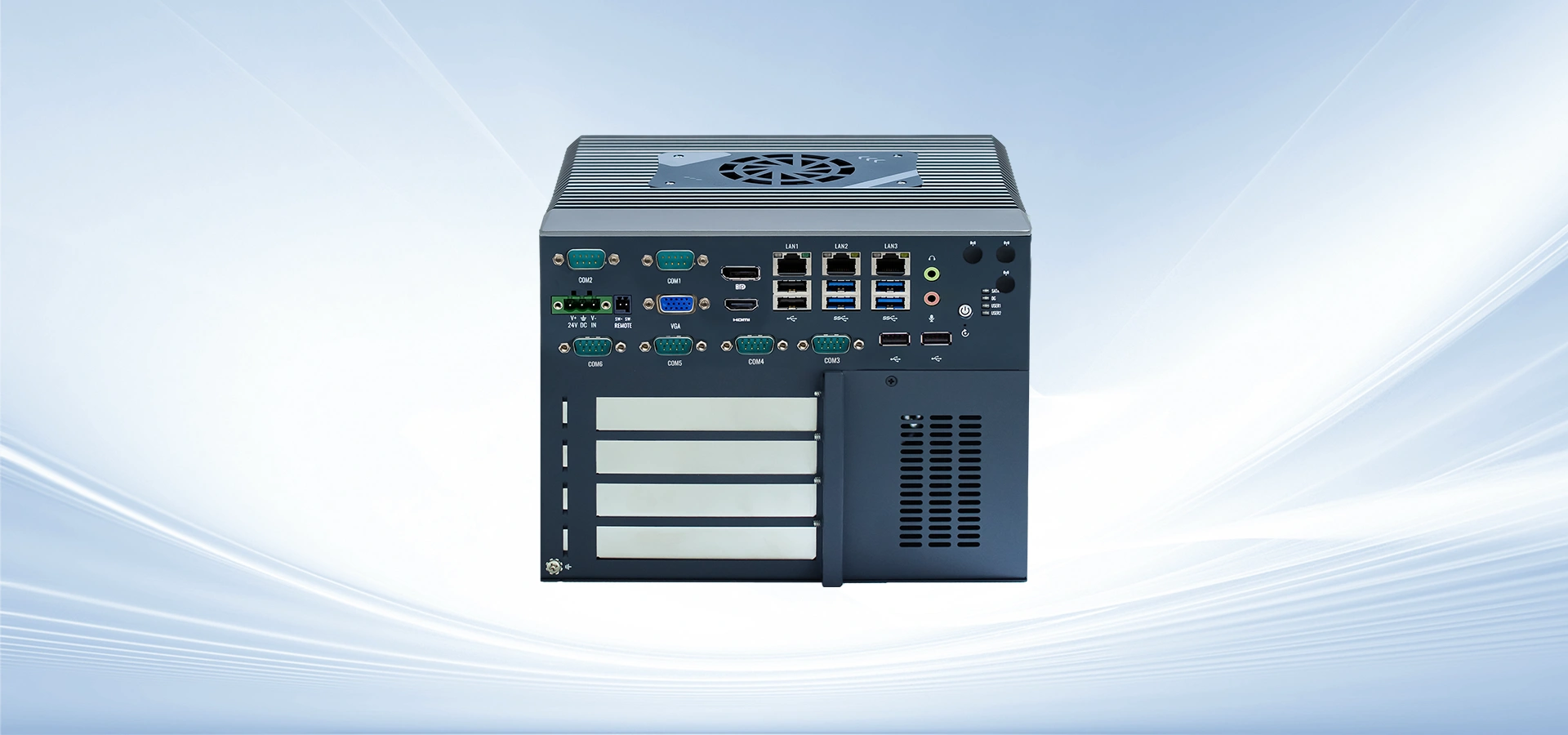

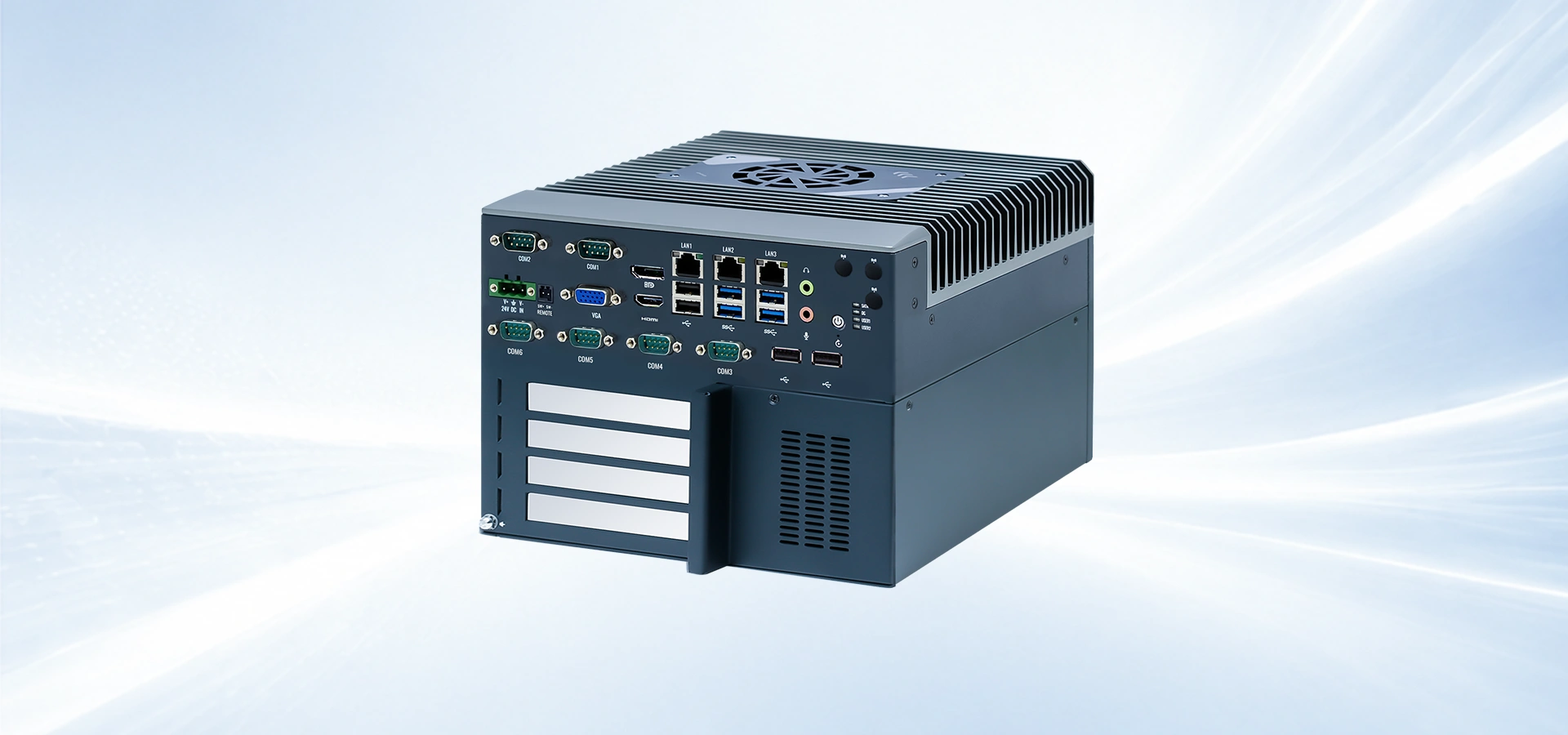

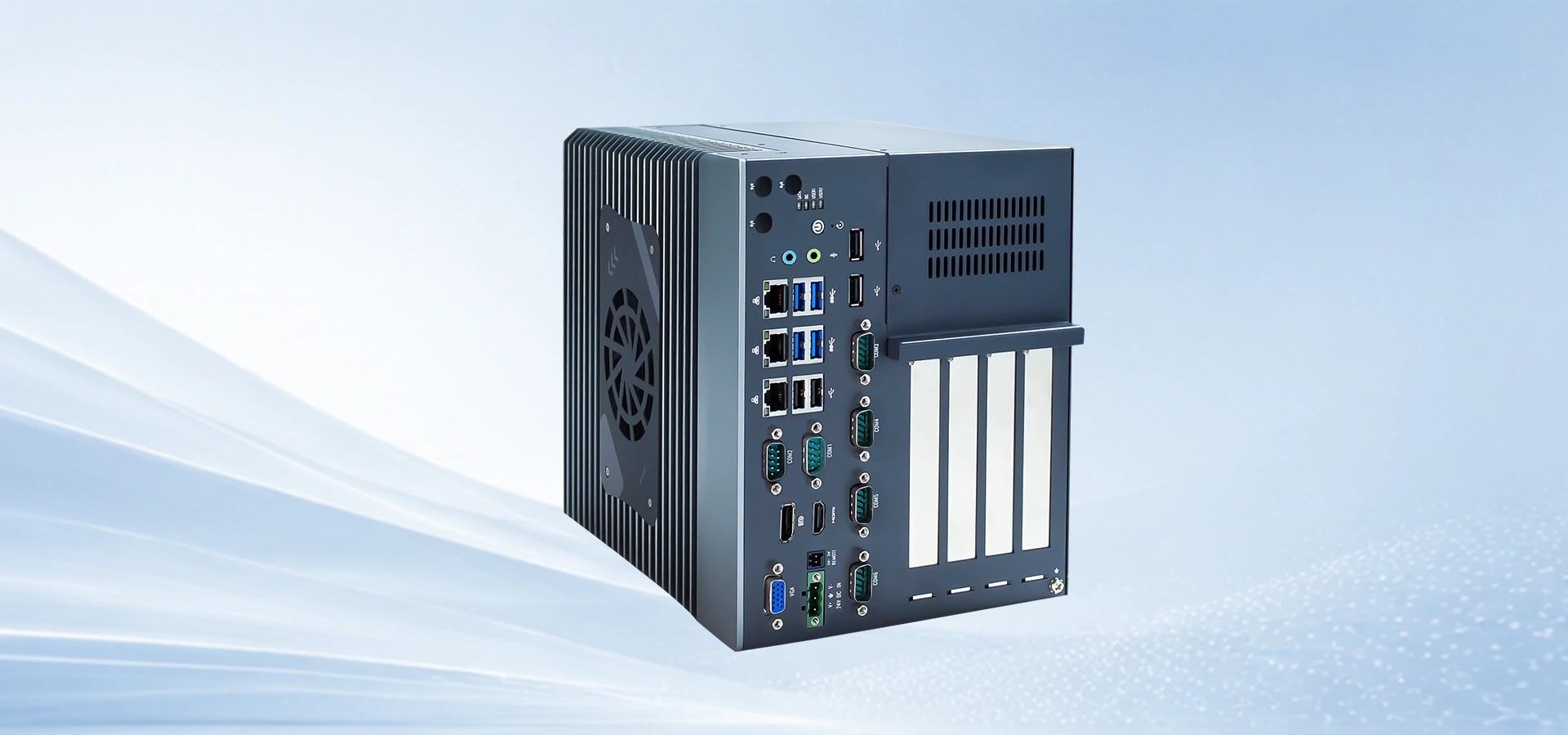

E521-C
- 인텔® 12-14세대 Core i3/i5/i7 시리즈 프로세서
- H610/H670/Q670 칩셋
- 3개의 LAN (인텔 i210 2개, 인텔 i219 1개)
- 1개의 DP, 1개의 HDMI, 1개의 VGA를 통해 3개의 독립 디스플레이가 제공됩니다
- 1 RS-232/422/485, 3 RS-232/485, 2 RS-232
- USB 3.2 4개, USB 2.0 4개(H610) 또는 6개의 USB3.2, 2개의 USB20(H670/Q670은 2개의 SATA RAID 지원, RAID 0/RAID 1 지원, BIOS에서 전환 가능)
- PCIe 5.0 x16 1개, PCIe 4.0 x4(x2 신호) 1개, PCI 2개
- 4G/5G, Wi-Fi 모듈 확장 지원
- 모듈식 및 케이블 없는 고신뢰성 설계
- 제품 세부사항
- 사양
- 어플리케이션
- 다운로드
차세대 쿼드슬롯 다재다능성을 가진 밀도 높은 직렬 연결
E521-C는 심층 직렬 통합과 무중한 다중 카드 하드웨어 처리가 결합된 까다로운 환경에서 뛰어난 성능을 보입니다. 이 시스템은 광범위한 COM 포트 지원(RS-232/422/485)과 최대 6개의 고속 USB 3.2 인터페이스를 네이티브로 통합합니다. 4개의 전용 확장 슬롯(PCIe 5.0 x16, PCIe 4.0 x4, 2개의 표준 PCI)을 갖춘 이 견고한 구성은 엔지니어들이 전통적인 주변 장치 계층과 고급 PCIe 가속기 및 전용 PCI 데이터 수집 카드를 동시에 원활하게 연결할 수 있게 합니다.
엣지 AI 및 복잡한 통합을 위한 차세대 대역폭
첨단 엣지 AI와 고속 검사는 방대한 데이터 처리량과 타협 없는 CPU 여유를 요구합니다. 12세대부터 14세대까지 인텔 코어 아키텍처는 컴퓨팅 패러다임을 전환시켜 멀티코어 처리 능력에서 큰 도약을 가져왔습니다. 이 향상된 컴퓨팅 밀도는 초고속 PCIe 5.0 기능과 차세대 DDR5 메모리와 결합되어 있습니다. 전체 데이터 파이프라인을 근본적으로 확장함으로써, 이 플랫폼은 대역폭을 많이 소모하는 AI 가속기와 고밀도 확장 카드의 잠재력을 극심한 작업 부하 하에서 최대한 활용할 수 있는 궁극적인 기반을 제공합니다.
벽걸이 준비, 3대 디스플레이 지원
플랫폼은 랙 인클로저 없이 제어장 벽에 직접 설치할 수 있습니다. 1개의 DP, 1개의 HDMI, 1개의 VGA 출력은 3개의 독립 디스플레이를 동시에 지원하여, 운영자가 단일 중앙 유닛에서 별도의 화면에서 HMI, 프로세스 모니터링, 진단을 실행할 수 있게 합니다. 최적화된 열 설계는 0°C에서 50°C까지 신뢰성 있고 지속적인 작동을 보장합니다.
높은 신뢰성
플랫폼은 선택 사양인 UPS 모듈을 통해 DC 24V 입력을 지원하며, 케이블 없는 모듈식 내부 아키텍처와 워치독 타이머가 전력 변동과 소프트웨어 결함 모두에 관계없이 연속 작동을 보장합니다.
제원
| 항목 | 설명 | |
| 프로세서 시스템 | CPU | 인텔® 12-14세대 코어™ 프로세서 |
| 프로세서 기본 전력 | 최대 65W | |
| 소켓 | LGA1700 | |
| 칩셋 | H610/H670/Q670 | |
| 기억 | BIOS | AMI 128Mbit SPI 플래시 |
| 소켓 | 듀얼 채널 DDR5 SO-DIMM | |
| 수용 인원 | 최대 64GB | |
| 그래픽 | 컨트롤러 | 인텔 UHD 그래픽 770 |
| DP | 최대 4096x2304@60Hz DP1.4a 1개 | |
| HDMI | 최대 4096 x 2160@60Hz까지 1개의 HDMI2.0b | |
| VGA | 1920년까지 1개의 VGA 1200@60Hz | |
| 랜 네트워크 | 인텔 i210 GbE 2개, 인텔 i219 GbE 1개 | |
| 외부 IO | USB 3.2 | H610: USB3.2 4개 (GEN1 2개, GEN2 2개) Q670/H670: USB3.2 6개 (GEN2) |
| USB 2.0 | H610: 4 USB2.0Q670/H670: 2 USB2.0 | |
| 시리얼 포트 | 1 RS-232/422/485, 3 RS-232/485, 2 RS-232 | |
| 오디오 | 라인 아웃 1개, 마이크 입력 1개 | |
| 전원 커넥터 | 1 x 3 PIN 피닉스 터미널 | |
| LED 및 스위치 | 리셋 | 1 x 리셋 버튼 |
| 전원 버튼 | 전원 버튼 1개 | |
| LED | 4 (SATA, 메모리, USER1, USER2) | |
| USB | 내부 USB2.0 1개 (타입 A) | |
| PCIe/PCI | PCIe 5.0 x16 1개, PCIe 4.0 x4(x2 신호) 1개, PCI 슬롯 2개 | |
| SATA3.0 | 2 x SATA 7+15 | |
| M.2 E-키 | 1대 M.2 2230 Wi-Fi 지원 (PCIe 지원) | |
| 확장 | M.2 B-키 | 1대 M.2 3042 B-Key가 4G(H610)를 지원하고, 1대의 M.2 3052 B-Key가 4G/5G(H670/Q670)를 지원합니다; 또는 1대의 M.2 2280이 SATA3.0을 지원합니다 |
| M.2 M-키 | 1개의 M.2 2280 M-Key SATA3.0(기본값), H670/Q670은 선택적으로 NVMe로 수정할 수 있습니다. (Q670 / H670은 RAID 0/RAID 1을 지원하며, BIOS에서 전환 가능) | |
| 심 | 1개의 나노 SIM | |
| 전력 필요량 | 파워 타입 | 24V DC 입력 (9-36V 구성 선택 가능) |
| 전력 관리 | AT/ATX | |
| 기타 | 최대 소비량 | 240W |
| 워치독 | 65536 레버, 0~65535초 | |
| TPM | TPM2.0 (선택 사항) | |
| 물리적 특징 | 건설 | 알루미늄 합금 |
| 장착 | 벽걸이 | |
| 치수 | 220 x 226 x 176mm (LxWxH) | |
| 무게 | 4.3 kg | |
| 환경 | 작동 온도 | 0~50°C (32~122°F) |
| 저장 온도 | -40~85 °C (-40~185°F) | |
| 작동 습도 | 95% @ 40 °C (비응축) | |
| 저장 습도 | 95% @ 60 °C(비응축) | |
| 인증 | EMC | CE, FCC |
| OS | 운영 시스템 | Windows 10/11, centos 8, ubuntu 20.04/22.04 |
