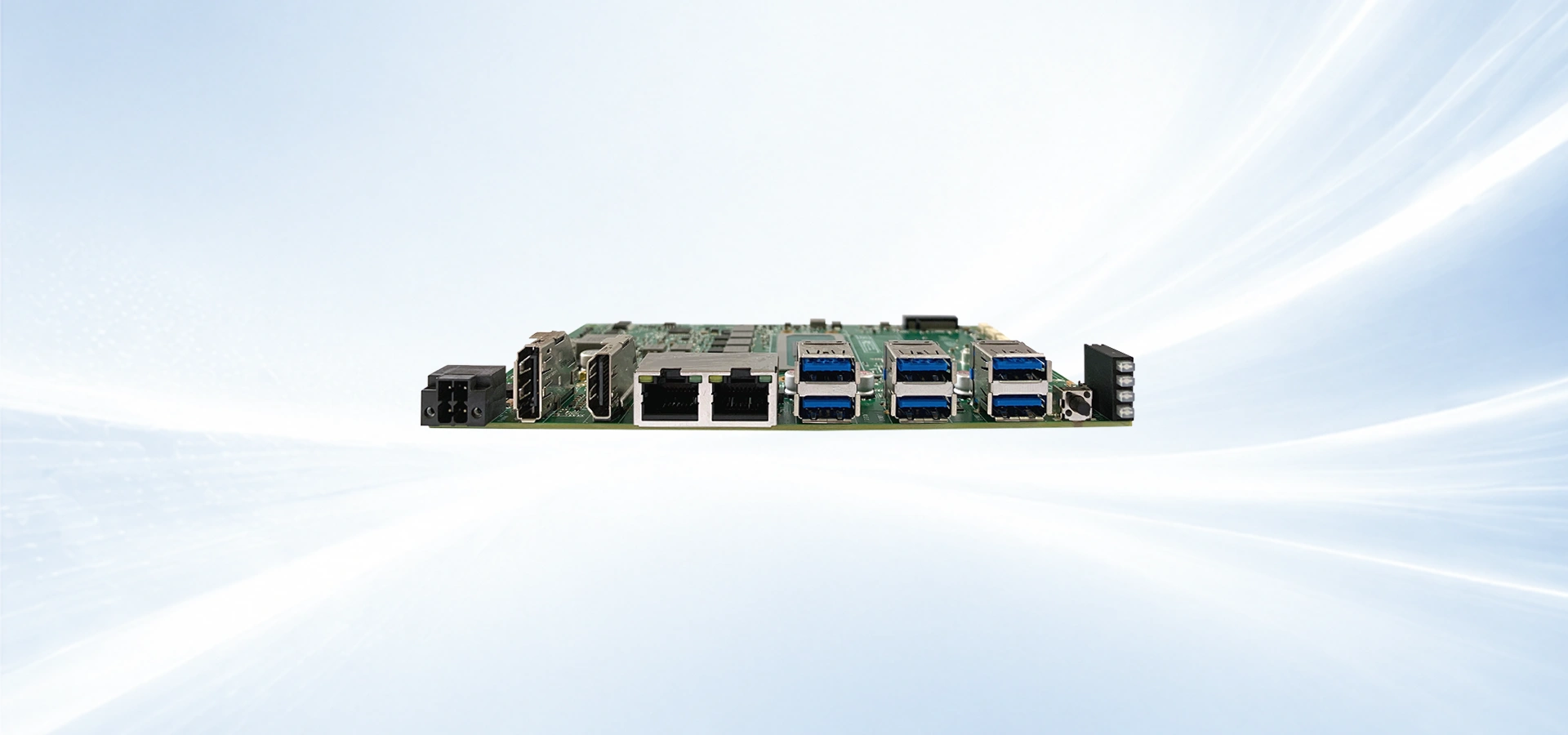

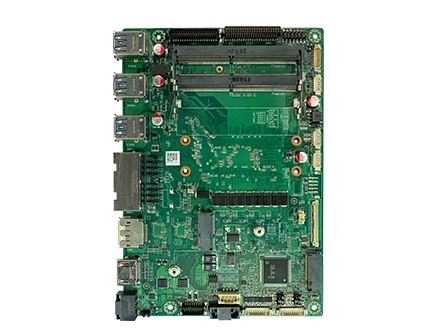

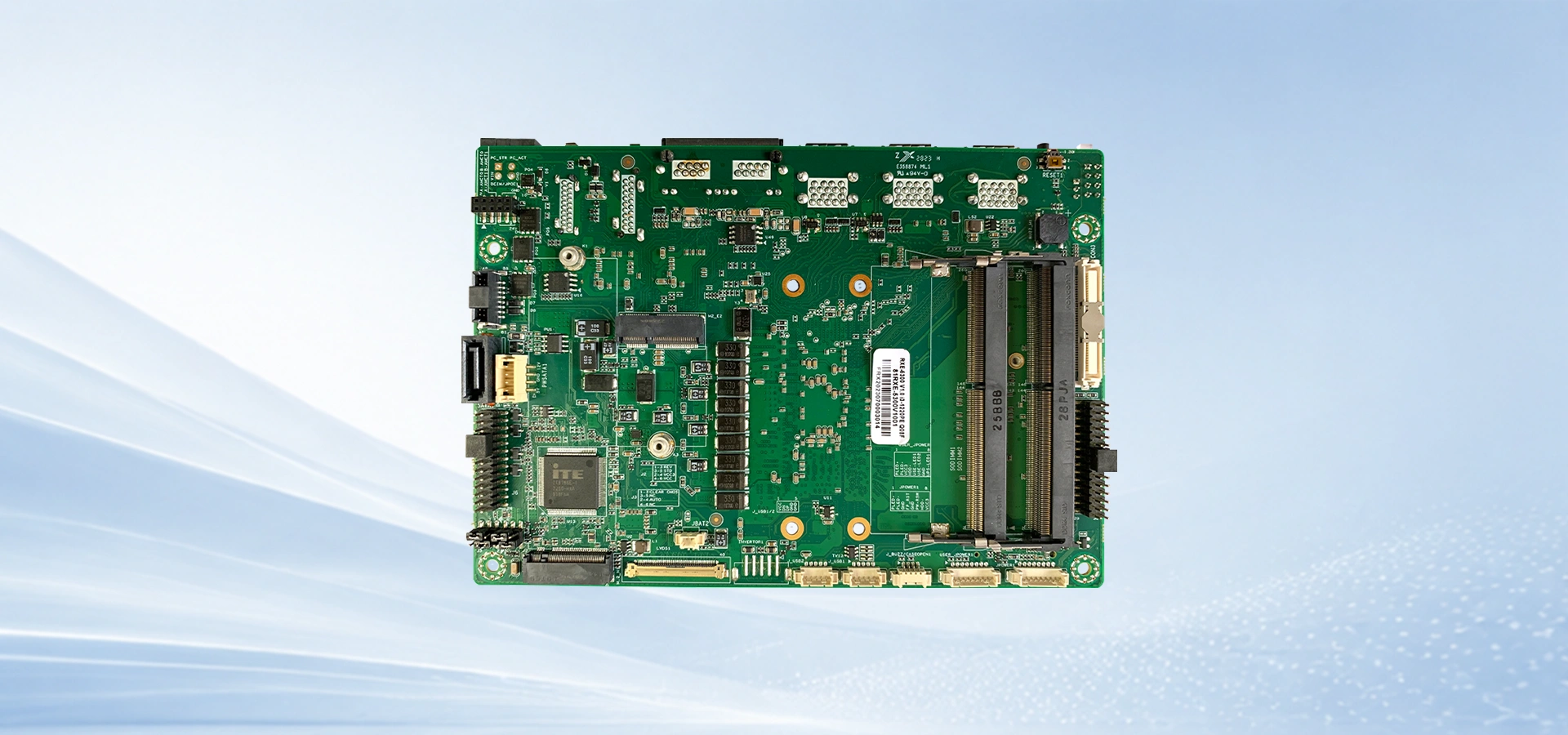

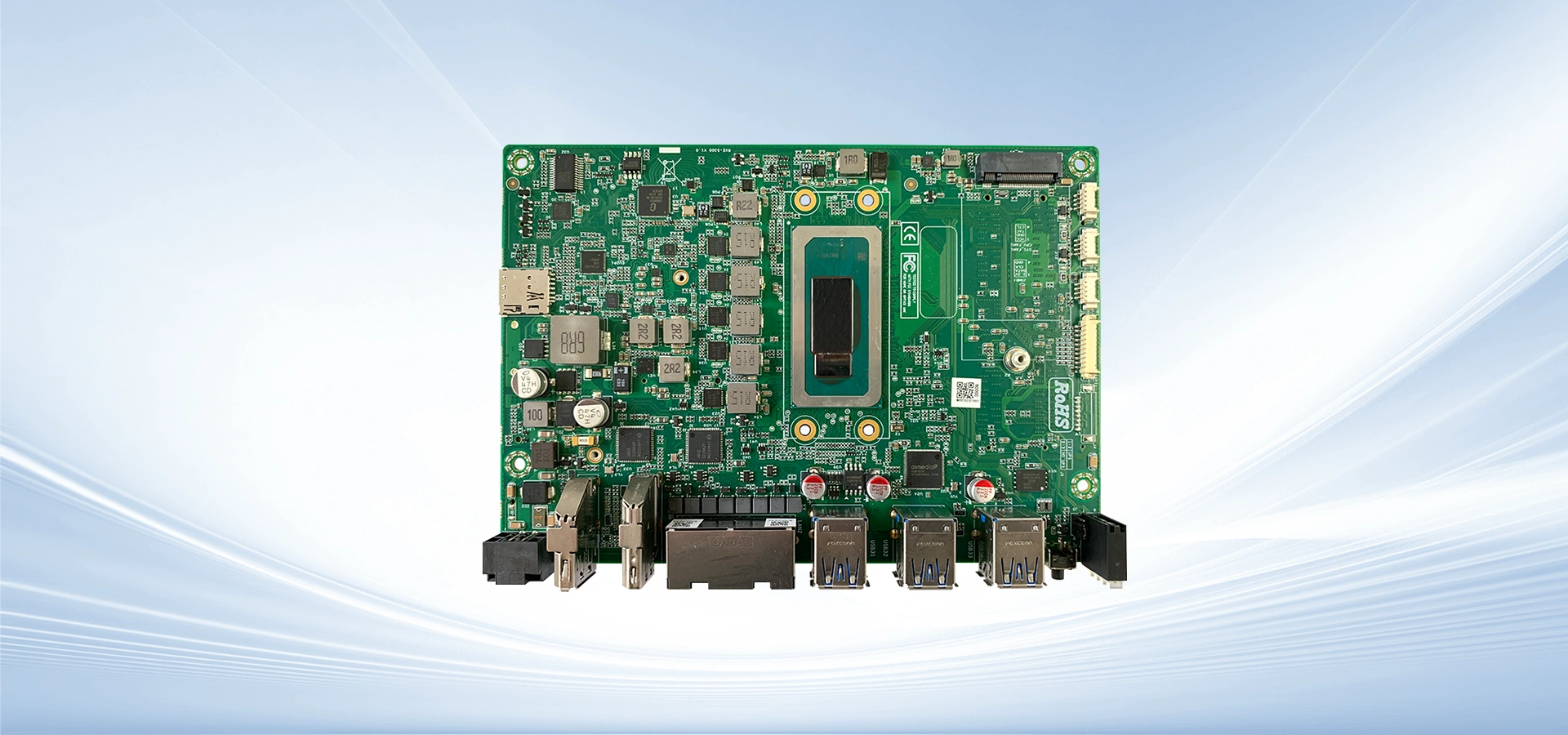

RXE-5300
- Intel® 12thGenAlder Lake-Pプラットフォーム CPU
- DP1台、HDMI1台、eDP/LVDS1台
- 2台のIntel i210-AT GbE LAN(POE機能サポート)
- USB 3.0 6台、内部USB 2.0 3台
- RS-232/422/485 1台、RS-232 1台、8ビットGPIOのサポート
- 製品詳細
- 仕様
- アプリケーション
- ダウンロード
4インチSBCでのAlder Lake-Pパフォーマンス
RXE-5300は、165×115mmの4インチシングルボードコンピュータにIntel 12世代Alder Lake-P処理を搭載し、Pシリーズプラットフォームのマルチコア性能とIntel Iris Xe Graphics機能を45W TDPの枠内で実現します。最大64GBのデュアルチャネルDDR4メモリはデータ集約型エッジワークロードに対応でき、オンボードのM.2 M-Keyスロットはローカルデータスループットが重要なアプリケーション向けにPCIe 4.0ストレージをサポートします。DP、HDMI、eDP/LVDSにまたがる3つの独立したディスプレイ出力は、ボードから直接マルチスクリーンの同時構成をサポートします。
ダイレクトI/Oアクセスと柔軟な無線拡張
6つのUSB 3.0ポートと2つのPoE対応Intel i210 GbE LANポートが、外部ハブやスイッチなしで周辺機器およびネットワークの全接続層を処理します。CAN Bus 2.0 A/Bサポートは、モータードライブ、センサー、その他のフィールドバスデバイスとの直接統合をカバーしています。内蔵のM.2 E-KeyおよびB-Keyスロットは、ケーブルを追加せずにWi-Fiや4G無線拡張に対応し、BTBコネクタは追加のPCIe x1、USB 2.0、TTL、eSPI信号を露出し、カスタムキャリア統合を可能にします。
組み込み展開のための産業グレードの信頼性
RXE-5300は9Vから36Vの直流入力を受け付け、マイナス25°Cから60°Cまで連続動作し、屋外および半工業用展開の熱負荷をカバーするマイナス40°Cまでの拡張蓄電範囲も備えています。65,536レベルのプログラム可能な監視タイマーとオプションのTPM 2.0が、無人ソフトウェアの故障や不正アクセスから守ります。CEおよびFCC認証は規制された産業環境をカバーしており、Windows 10/11、CentOS 8、Ubuntu 20.04/22.04はすべて標準サポートされています。
仕様
| スペック | アイテム | RXE-5300シリーズ |
| プロセッサシステム | CPU | Intel® 12インチ Gen Alder Lake-P プラットフォーム CPU |
| TDP | 最大45W | |
| BIOS | AMD 128Mb/s SPIフラッシュ | |
| 記憶 | ソケット | 2台のDDR4-4800 SO-DMM |
| 収容人数 | 最大64GB | |
| グラフィックス | コントローラー | 最大96 Eus対応Intel® Inx Graphicsアーキテクチャ |
| グラフィック機能 | 8K60 12b 4 2.0 HEVCAP95SCC、8K30 10b 4 2.0 AV1、8K60 10b 4 4.4 HEVCAP95SCC、8K60 10b 4 2.0 AVC | |
| ディスプレイ | DP | 1台のDP1.4aから最大4096x2304x36ppf/60Hzまたは5120x3200x24ppf/60Hzまで |
| HDMI | 1台のHDMI2.0から4096x2304x24ppf/60Hzまで | |
| LCD1 | 1台のeDPまたはLVDSデュアルチャンネル1924 8MUpから1930x1200 | |
| 外部I/O | DP | 1 |
| HMI | 1 | |
| イーサネット | Intel i210-AT GcE LANを2台(POE対応) | |
| USB 3.0 | 6 | |
| リセット | 1 | |
| LED | 4(電源状態、HDD RW、USER1、USER2) | |
| 電源ボタン | 1 | |
| 内部コネクター | USB 2.0 | 内部USB2.0 3台 |
| 液晶1 | 1 | |
| SATA | 1 x SATA3.0 | |
| SATAパワー | 1 | |
| シリアルポート | RS 232/42/486が1両、RS 232が1両 | |
| GPIO | 8ビット汎用入出力 | |
| GPIO | 1ビット汎用入出力(ウォッチドッグ) | |
| PSEの | 1(CANbus 2.0 ABI) | |
| 音声 | 1回 | |
| eSRバス | 1 | |
| シム | 1枚のナノSIMカード | |
| SAMBus(サムバス) | 1 | |
| インバーター | 1 | |
| CPUファン | 1 | |
| SYS ファン | 1 | |
| フロントパネル制御 | 電源LED、HD LED、リセット、電源スイッチ | |
| JPOWER | 1 | |
| RTCバッテリー | 1 | |
| ブザー | 1 | |
| UPS | 1(任意) | |
| ジャンプまたはDIP | eDP パワー/バックライト ADJ | 1 |
| 自動電源オン/ロード BIOS デフォルト | 1 | |
| ブザー | 1 | |
| 拡張 | M.2 E-Key | 1台のM.2 E-Key 2230がWiFi対応 |
| M.2 Bキー | 1台のM.2 B-Key 3062 4G USB3.0対応 | |
| M.2 M-Key | 1台のM.2 B-M Key 2280 PCIe4.0 | |
| 委員会から委員会へ | 1 x 4PCIe x 12USBZ.012C/teSPI/4TL(TX/RXCTS/RTS/GND) | |
| ボード機能 | ウォッチドッグタイマー | 65536レバー、0-65535秒 |
| TPM | TPM 2.0 | |
| 電力要件 | 電源電圧 | 直流9-35V ± 5% |
| 電力管理 | ATA/TX | |
| 最大消費量 | 90W | |
| テスト環境 | Intel Core i7-1270P DDR4 32GB x2 | |
| 環境 | 動作温度 | -25 ~ -60 °C、延長-40~ -85°C |
| 保管温度 | -40°C~85°C(-40~-185°F) | |
| 相対湿度(稼働中) | 95%@40°C(ノンコンダリング) | |
| 相対湿度(非稼働) | 95%@60°C(ノンコンダリング) | |
| 寸法 | L x H | 165 x 115mm |
