IEM-5160
- Intel® Atom / セレロン エルクハート J6412 / N6210 / X6425E
- デュアルチャネルDDR4-3200最大64GBメモリ
- 独立ディスプレイ3台:DP、HDMI、eDP/LVDS(BIOSコントロール)
- 3 LAN(2台のIntel i210はPoE対応、1台のIntel i226-V)
- USB2.0 2つ、USB3.0 2つ
- 1 RS-232/422/485、1 RS-232
- 4G/5G、Wi-Fiモジュール拡張に対応しています
- BTBコネクタ経由でPCIe X1/USB2.0/GPIO/TTL/HDA拡張をサポートします
- 8GPIO、1eSPI
- 製品詳細
- 仕様
- アプリケーション
- ダウンロード

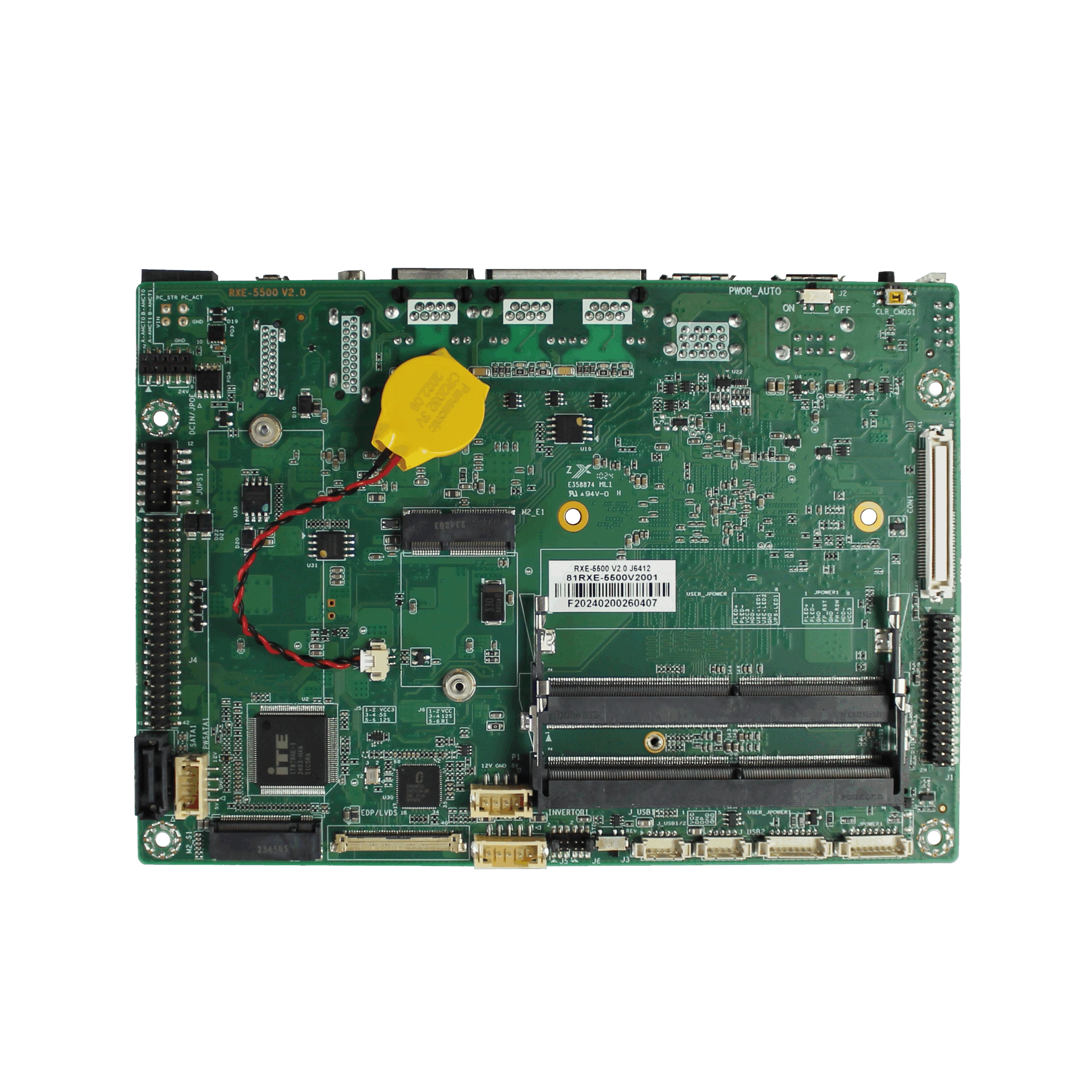

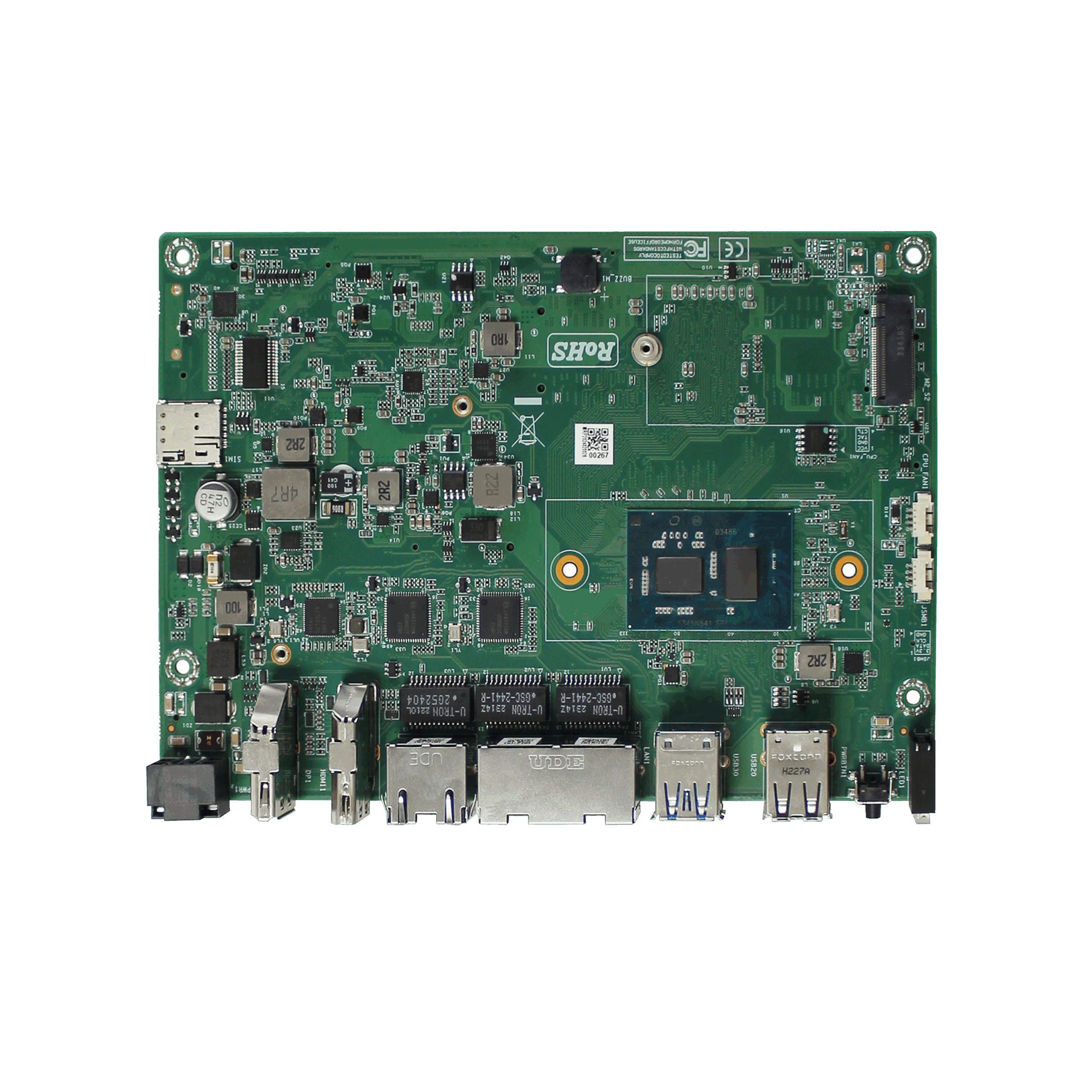

4インチSBCに64GB DDR4を搭載したElkhart Lake Performance(エルクハートレイクパフォーマンス)
IEM-5160は、X6425E、J6412、N6210プロセッサオプションにわたるIntel Atom® Elkhart Lake処理を165×115mmの4インチシングルボードコンピュータに搭載し、3.5インチシリーズよりも大きなフットプリントを実現し、より密度の高いオンボードI/Oレイアウトに対応しています。最大64GBのデュアルチャネルDDR4-3200メモリは、他のラインナップと一線を画し、データ集約型のエッジワークロード、マルチストリーム解析、リアルタイムデータ集約に必要なメモリ余裕を提供しつつ、メモリ上限に直結しません。DP、HDMI、eDP/LVDSにまたがる3つの独立ディスプレイ出力は、ボードから直接同時にマルチスクリーン構成をサポートします。
ダイレクトI/Oアクセスと柔軟な無線拡張
標準的な産業用接続はボード上で直接利用可能で、GbE LANをカバーし、オプションでRS-232/422/485プロトコルのPoE、USB、COMポート、8ビットGPIO(外部ハブやエクスパンダーなし)に対応します。BTBコネクタは追加のPCIe、USB 2.0、TTL、HDA拡張を提供し、カスタム統合が可能です。内蔵のM.2 E-KeyおよびB-Keyスロットは、ケーブルを追加せずにWi-Fiおよび4G/5Gモジュールを対応できます。
組み込み展開のための産業グレードの信頼性
このボードは9〜36Vの直流入力に対応し、0°Cから60°Cまで動作し、65,536レベルのプログラム可能なウォッチドッグタイマーとオプションのUPSモジュールを備え、工場出荷時の電力変動や無人ソフトウェア障害による連続運転をサポートします。CEおよびFCCクラスB認証は、規制された産業環境での展開をカバーしています。
仕様
| アイテム | 概要 | |
| プロセッサシステム | CPU | Intel® Atom/Celeron Elkhart Lake J6412/N6210/X6425E CPU |
| TDP | 最大12W | |
| BIOS | AMI 128Mbit SPIフラッシュ | |
| 記憶 | 技術 | DDR4 SO-DIMM 2台 |
| 最大収容人数 | 64GB | |
| グラフィックス | コントローラー | Intel Gen11グラフィックスエンジン(SoC統合) |
| グラフィック機能 | DX12、OGL4.5、OCL1.2、Vulkan 1.1、MPEG2、H.264、JPEG/MJPEG、H.265(HEVC) | |
| 保管 | M.2 M-Key | 1台のM.2 2280 SATA3.0 |
| SATA | 1台のSATA 3.0 | |
| 外部I/O | DP | 1台のDP1.4、解像度最大4096 x 2160 @ 60Hz |
| HDMI | 1台のHDMI2.0b、解像度は最大4096 x 2160@60Hz | |
| イーサネット | Intel i210 GbE LAN(PoEオプション)が2つ、Intel i226-V 2.5GbE LAN 1つ | |
| USB | USB 3.0 2台、USB2.0 2台 | |
| パワーコネクター | 4ピンPhoenix端子、リモートスイッチ対応 | |
| LEDとスイッチ | LED | 電源、HDD、ユーザー定義1、ユーザー定義2 |
| 電源ボタン | 電源ボタン1つ | |
| CMOSをクリア | クリアCMOS1回 | |
| インサイドコネクター | USB2.0 | 内蔵USB2.0(ピンアウト) |
| 液晶 | 1台のeDP/LVDSデュアルチャンネル18/24ビット、解像度は最大1920 x 1200 | |
| シリアルポート | 1台のRS-232/422/485(BIOS制御)、1台のRS-232 | |
| GPIO | 8ビットGPIO | |
| 音声 | 1×HDA | |
| eSPIバス/SMBus | 1台のeSPIバス、1台のSMBus台 | |
| インバーター | 1 x インバーター | |
| ファン | CPUファン1台、SYSファン1台 | |
| シム | 1枚のナノSIMカード | |
| UPS | UPS1台(オプション) | |
| 拡張 | M.2 E-Key | 1台のM.2 2230がWi-Fi対応 |
| M.2 Bキー | 1台のM.2 3052が4G/5G対応 | |
| BTBコネクター | PCIe 1本x USB2.0 1本/2本USB 2.0 1本I2C / eSPI 1本/ TTL 4本(TX/RX/CTS/RTS/GND) | |
| 電源供給 | 電源入力 | 直流9~36V |
| 最大消費量 | 30W | |
| 電力管理 | AT/ATX | |
| その他 | ウォッチドッグ | 65536レベル、0から65535秒まで |
| TPM | TPM 2.0(オプション) | |
| 環境 | 作動温度 | 0~ 60°C(32~140°F) |
| 保管温度 | -40°C ~ 85°C(-40~185°F) | |
| 作動湿度 | 95% @ 40°C(非凝縮) | |
| 貯蔵湿度 | 95% @ 60°C(非凝縮) | |
| 物理的特徴 | 寸法 | 165 x 115mm(LXW) |
| 認証 | EMC | CE、FCC |
| OSサポート | OS | Windows 10/11, centos 8 ubuntu 20.04/22.04 |
