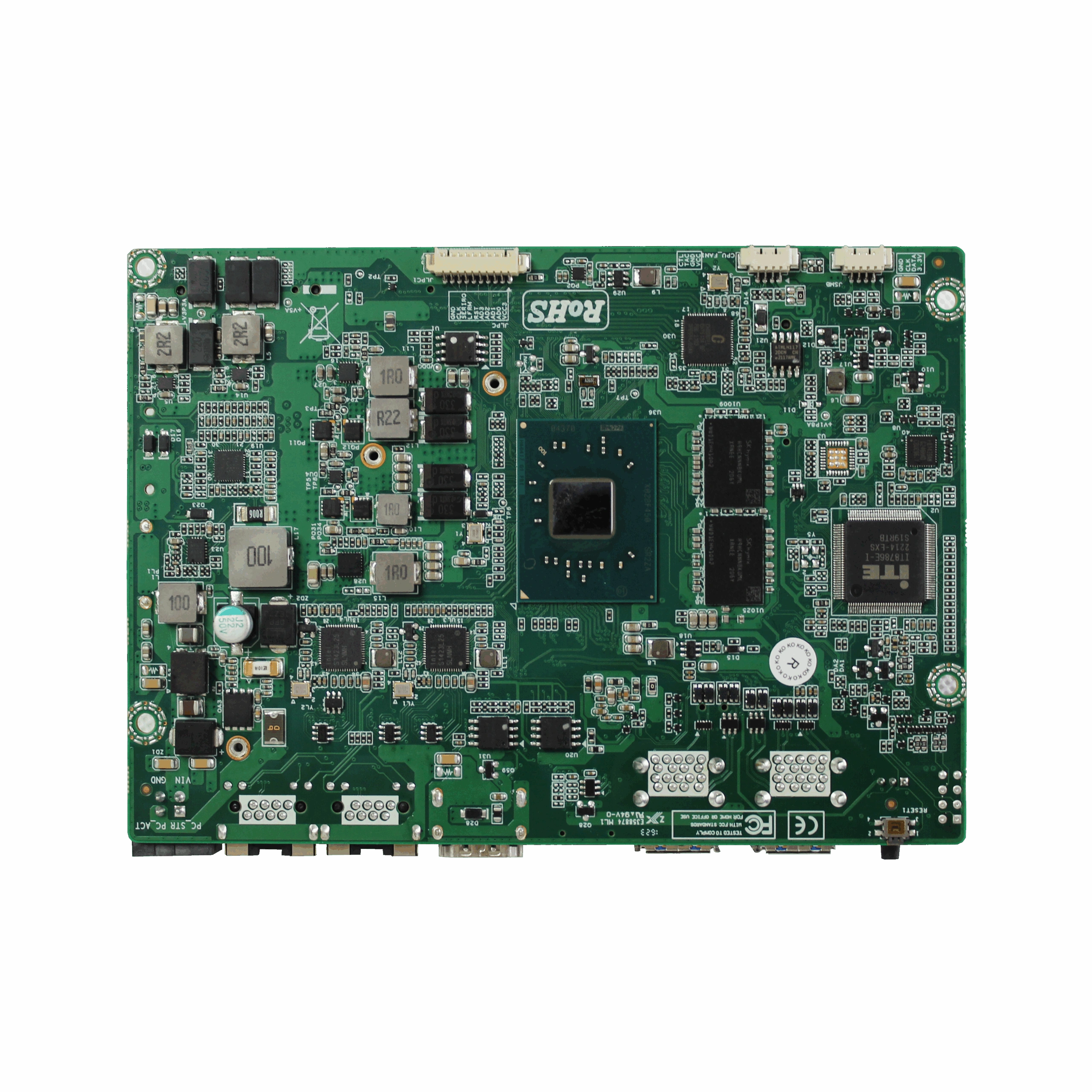

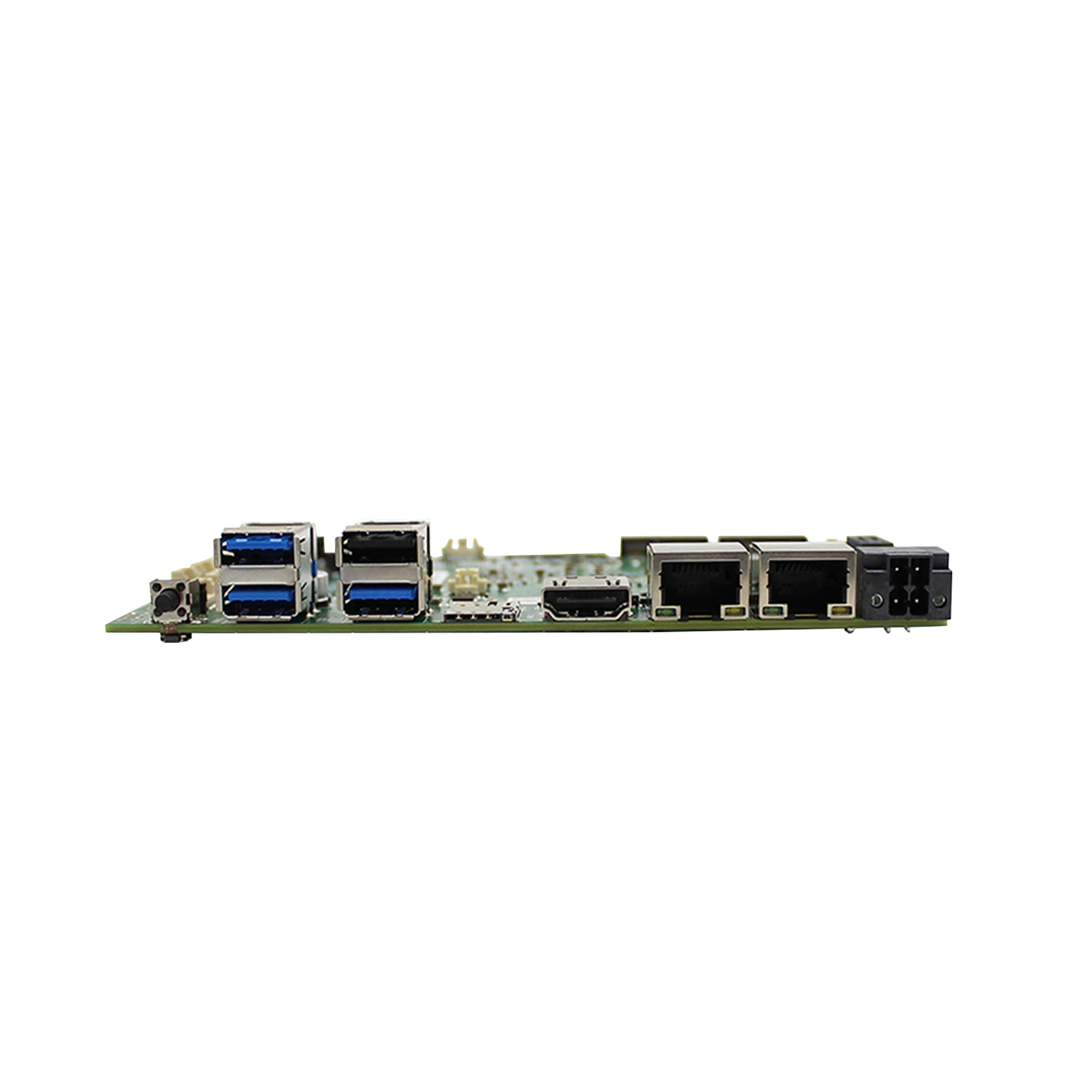

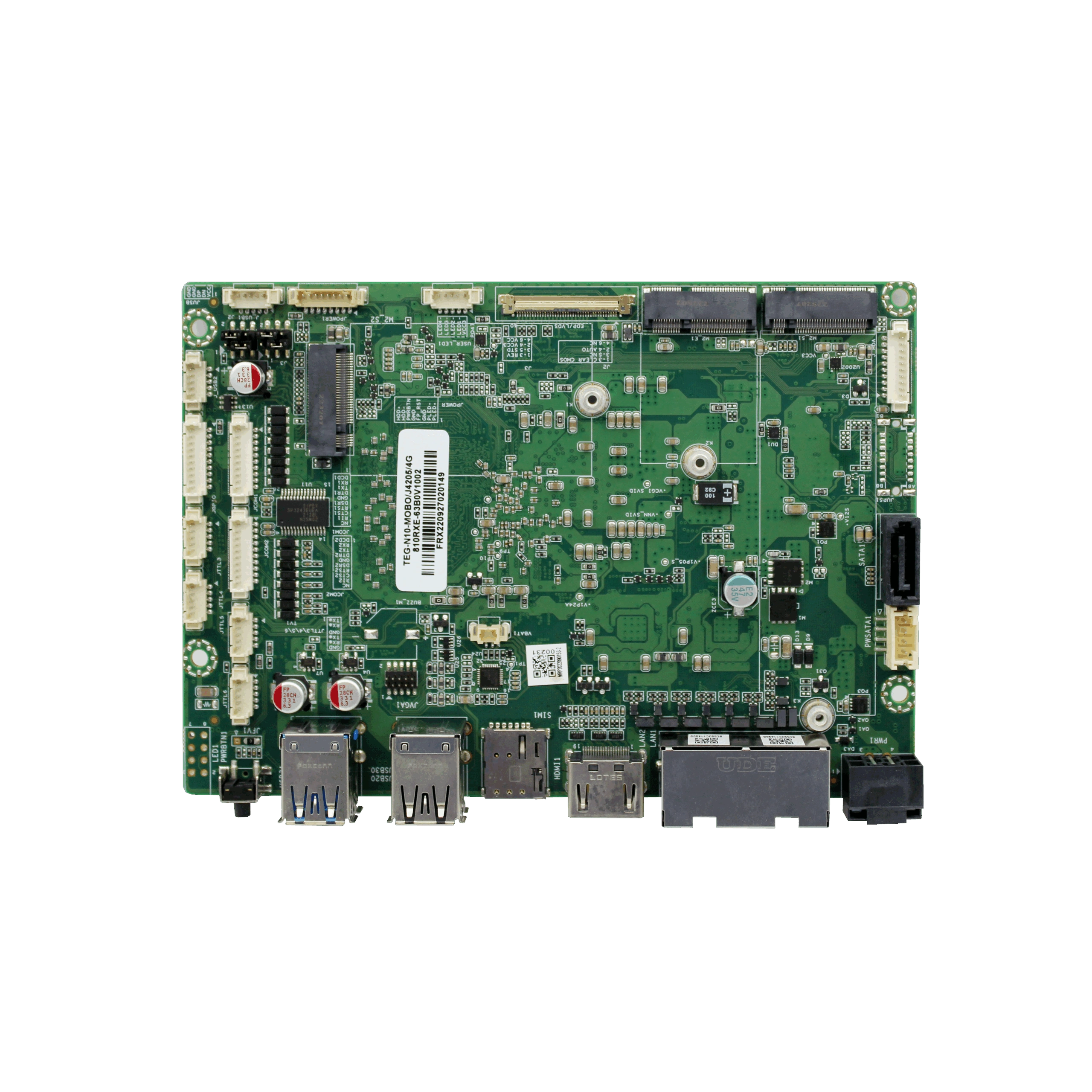

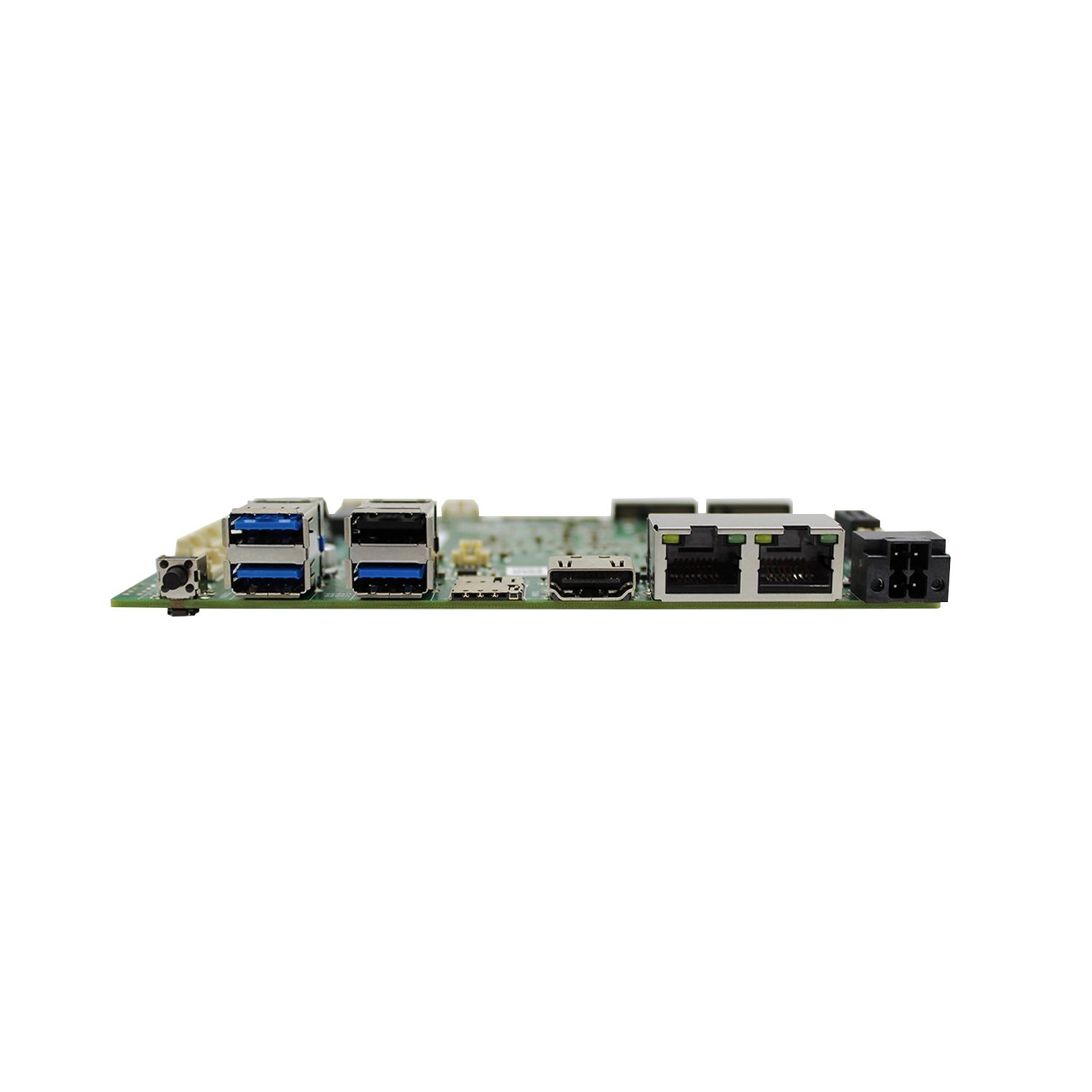

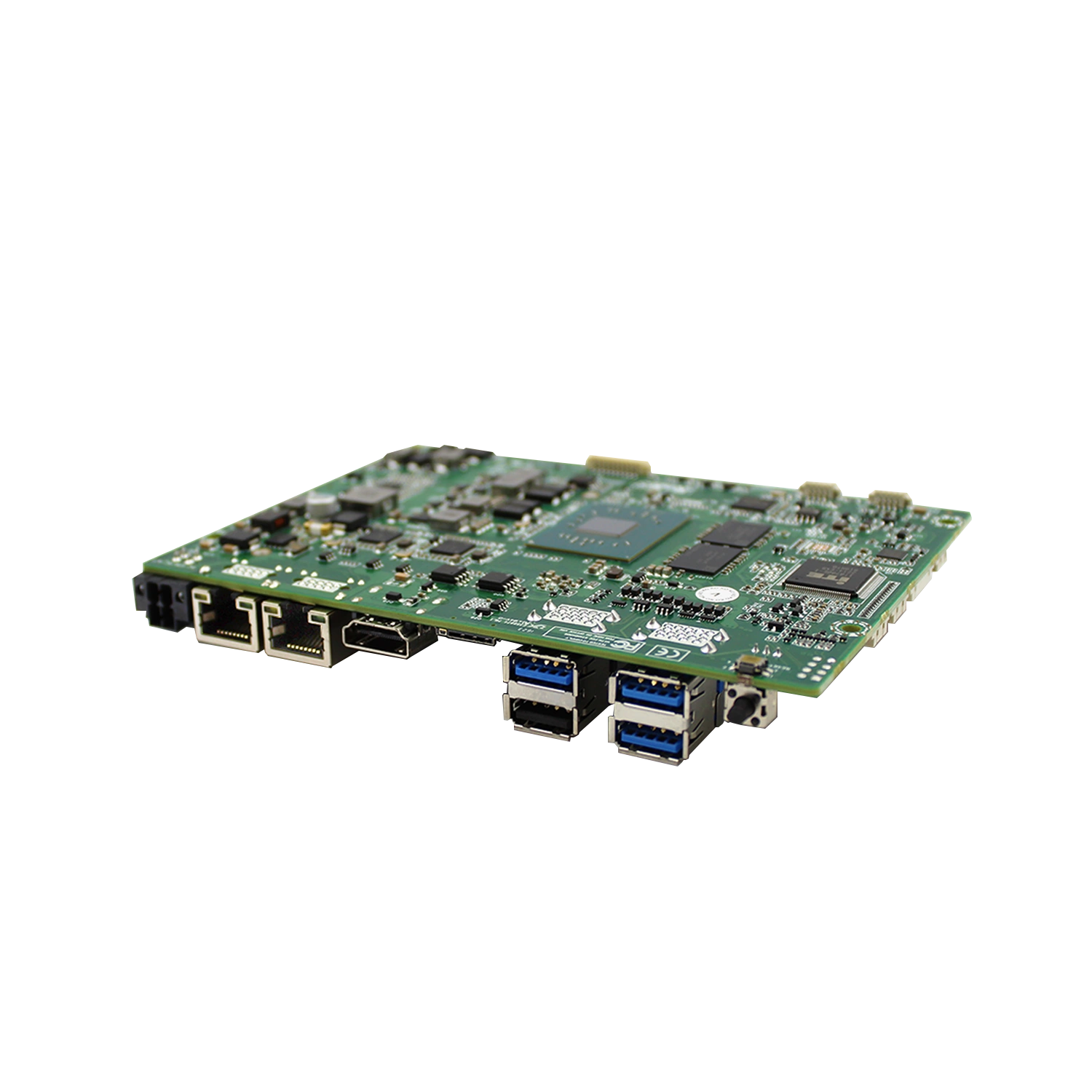

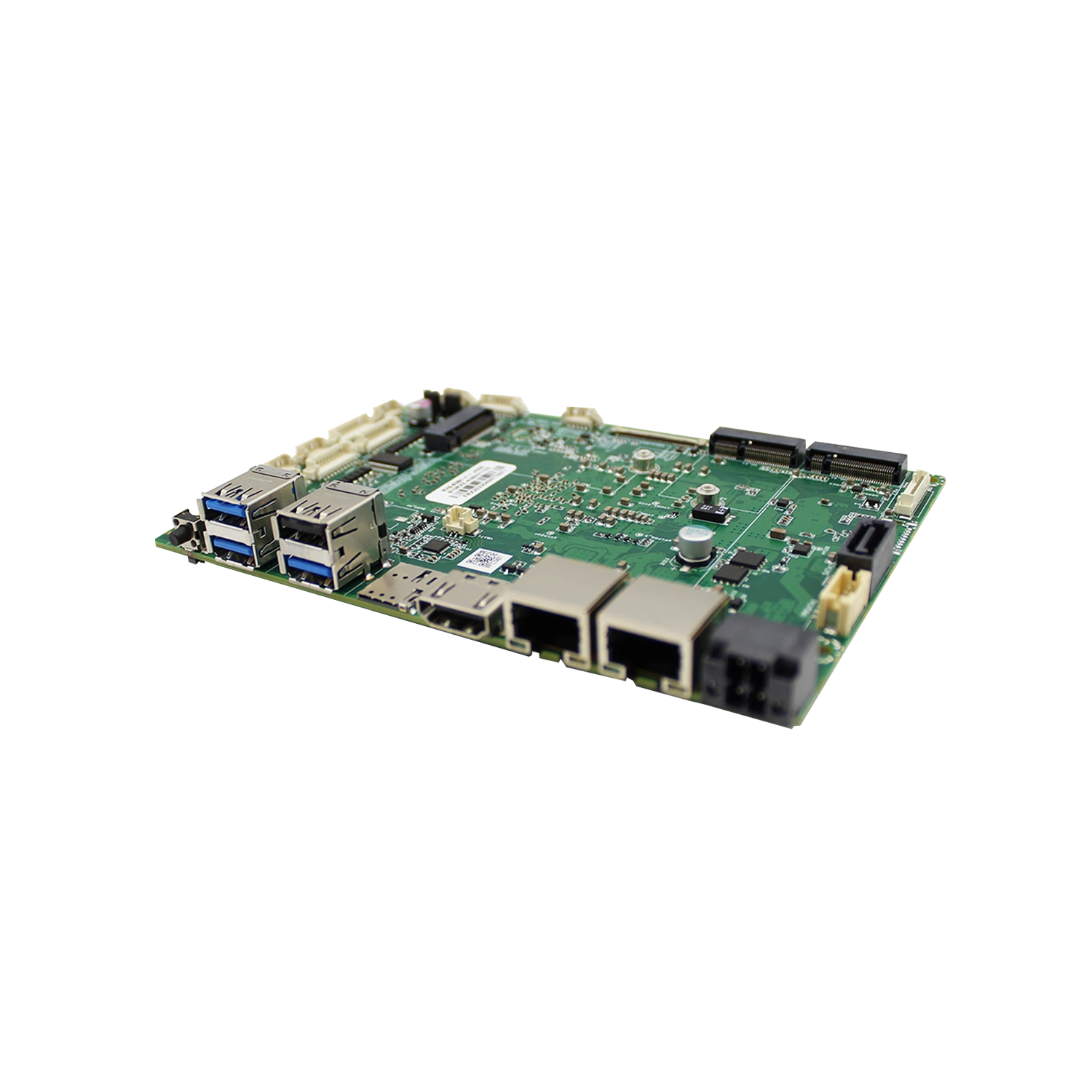

IEM-3160 シングルボードコンピュータ
- インテル®・アトム N3350/N4200/J3455/J3455
- 最大8GBメモリまでのLPDDR4
- 3つの独立ディスプレイ:DP、VGA、EDP/LVDS
- 2 LAN(Intel i225-Vが2台)
- USB2.0 1本、USB 3.0 3本
- 1 RS-232/422/485、1 RS-232
- 4G/5G、Wi-Fiモジュール拡張に対応しています
- BTBコネクタ経由でPCIe X1/USB2.0/GPIO/TTL/HDA拡張をサポートします
- 8 GPIO
- DC 9から36V、オプションのUPSモジュール
- 146 x 102mm(左×西)
- 製品詳細
- 仕様
- アプリケーション
- ダウンロード
3.5インチシングルボードコンピュータ上のスケーラブルなIntel Atom処理
IEM-3160は、146×102mmの3.5インチシングルボードコンピュータ上で、J4205、J3455、N4200、N3350プロセッサオプションにわたるIntel Atom®およびCeleron®処理を提供し、キャリアボードなしで組み込みシャーシに直接搭載可能です。最大8GBまでのLPDDR4メモリは、M.2 M-KeyおよびSATA3.0のデュアルストレージパスとペアリングし、標準的な制御および可視化ワークロードのローカルデータスループット要件をカバーします。HDMI、VGA、eDP/LVDSにまたがる3つの独立したディスプレイ出力により、1台のボードから同時マルチスクリーン構成が可能です。
ダイレクトI/Oアクセスと柔軟な無線拡張
標準的な産業用接続機能がボード上で直接利用可能で、GbE LANをカバーし、オプションでRS-232/422/485プロトコルのPoE、USB、COMポート、外部ハブやエクスパンダーなしの8ビットGPIOに対応しています。BTBコネクタはカスタム統合のための追加のPCIe、USB 2.0、TTL、HDA拡張を提供し、内蔵のM.2 E-KeyおよびB-Keyスロットは、筐体へのケーブルを追加せずにWi-Fiおよび4G/5Gモジュールを対応させます。
組み込み展開のための産業グレードの信頼性
このボードは9〜36Vの直流入力に対応し、0°Cから60°Cまで動作し、65,536レベルのプログラム可能なウォッチドッグタイマーとオプションのUPSモジュールを備え、工場出荷時の電力変動や無人ソフトウェア障害を乗り越えた連続運転をサポートします。CEおよびFCCクラスB認証は、規制された産業環境での展開をカバーします。
仕様
| アイテム | 記述 | ||||
| プロセッサシステム | CPU | J4205 | J3455 | N4200 | N3350 |
| コア/スレッド | 4C/4T | 4C/4T | 4C/4T | 2C/2T | |
| 基準周波数 | 1.50 GHz | 1.50 GHz | 1.10 GHz | 1.10 GHz | |
| ターボ周波数 | 2.60 GHz | 2.30 GHz | 2.50GHz | 2.40 GHz | |
| TDP | 10W | 10W | 6W | 6W | |
| グラフィックス | コントローラー | Intel Gen9グラフィックエンジン | |||
| 特徴 | DirectX 12.0、OpenGL 4.3、OpenCL 2.0、HW デコード:H.264、MPEG2、VC-1、WMV9、H.265/HEVC、VP8、JPEG/MJPEG | ||||
| 記憶 | 技術 | LPDDR4 | |||
| 最大収容人数 | 8GB | ||||
| 保管 | M.2 M-Key | 1台のM.2 2280 SATA3.0 | |||
| SATA | 1 x SATA3.0 | ||||
| 外部I/O | HDMI | 1台のHDMI、解像度は最大3840 x 2160 @ 30Hz | |||
| イーサネット | 2つのIntel i225-V 2.5GbE LAN | ||||
| USB | USB 3.0 3本、USB2.0 1本 | ||||
| シム | 1枚のSIMカード | ||||
| パワーコネクター | 4ピンPhoenix端子、リモートスイッチ対応 | ||||
| スイッチ | 電源ボタン | 電源ボタン1つ | |||
| リセット | 1回リセット | ||||
| インサイドコネクター | 内部USB2.0 | 内蔵USB2.0(ピンアウト) | |||
| VGA | 1×VGA、解像度は最大1920×1200@60Hz | ||||
| シリアルポート | RS-232/422/485が1本、RS-232が1本 | ||||
| TTL | 4台のTTL(TX/RX/CTS/RTS/GND) | ||||
| GPIO | 8ビットGPIO | ||||
| 音声 | 1×HDA | ||||
| LED | 電源、HDD、ユーザー定義1、ユーザー定義2 | ||||
| SMBus | 1台のSMBus(中立バス) | ||||
| LPC | 1 x LPC | ||||
| CPUファン | 1 x CPU ファン | ||||
| UPS | UPS1台(オプション) | ||||
| 拡張 | M.2 E-Key | 1台のM.2 E-Key 2230がWi-Fiに対応しています | |||
| M.2 Bキー | 1台のM.2 B-Key 3052は4G/5Gに対応しています | ||||
| 電源供給 | 電源入力 | 直流9-36V | |||
| 最大消費量 | 35W | ||||
| 種類 | AT/ATX | ||||
| その他 | ウォッチドッグ | 65536レベル、0から65535秒まで | |||
| 環境 | 動作温度 | 0〜60°C(32〜140°F) | |||
| 保管温度 | -40°Cから85°C(-40°Fから185°F) | ||||
| 作動湿度 | 95% @ 40°C(非凝縮) | ||||
| 貯蔵湿度 | 95% @ 60°C(非凝縮) | ||||
| 物理的特徴 | 寸法 | 146 x 102 mm(L x W x H) | |||
| 認証 | EMC | CE、FCC | |||
| OS | OS | Windows 10/11、CentOS 7/8、Ubuntu 18.04/20.04/22.04 | |||
