自動化、ロボティクス、OEMプロジェクトのために、どのように堅牢なコンピューティングプラットフォームを選ぶべきでしょうか?

産業用PCが自動化、ロボティクス、マシンビジョン、OEM機器に使用される場合、フィールドデバイスとの信頼性の高い通信はCPU性能と同じくらい重要です。

センサー、スイッチ、リレー、アクチュエーター、カメラ、コントローラーは、しばしばデジタル入出力(DIO)を介してIPCと通信します。しかし、電気的にノイズの多い工業環境では、単に十分なI/Oチャネルがあるだけでは不十分かもしれません。電圧変動、電気ノイズ、接地電位差は信号の信頼性に影響を与えたり、接続機器を損傷させることもあります。

この段階で、絶縁DIOを搭載した産業用PCは過酷な工業環境下で電気的絶縁を行い、IPCは干渉に抵抗し、通常の通信を維持できます。

しかし、各自動化プロジェクトに必ずしも独自のDIOが必要なのでしょうか?独立DIOを持つIPCを選ぶ前に、どのような点を確認するべきでしょうか?隔離、I/O設定、配線、ソフトウェア互換性、カスタマイズなどの主要な要素をどう比較するか。

Future Robotと一緒にそれを探求しましょう!

孤立DIOを伴うIPCとは何ですか?

DIOは以下の略です。 デジタル入力およびデジタル出力.

• デジタル入力(DI)近接センサー、リミットスイッチ、光電センサー、緊急信号などの外部機器からON/OFF信号を受信します。

• デジタル出力(DO)リレー、インジケーター、ソレノイド、その他のアクチュエータなどの装置にON/OFF制御信号を送信します。

標準DIOとアイソレーテッドDIOの主な違いは、当社のエンジニアが実装している点にあります 電気的絶縁開発および設計プロセス中の現場側とIPC内部回路間で。

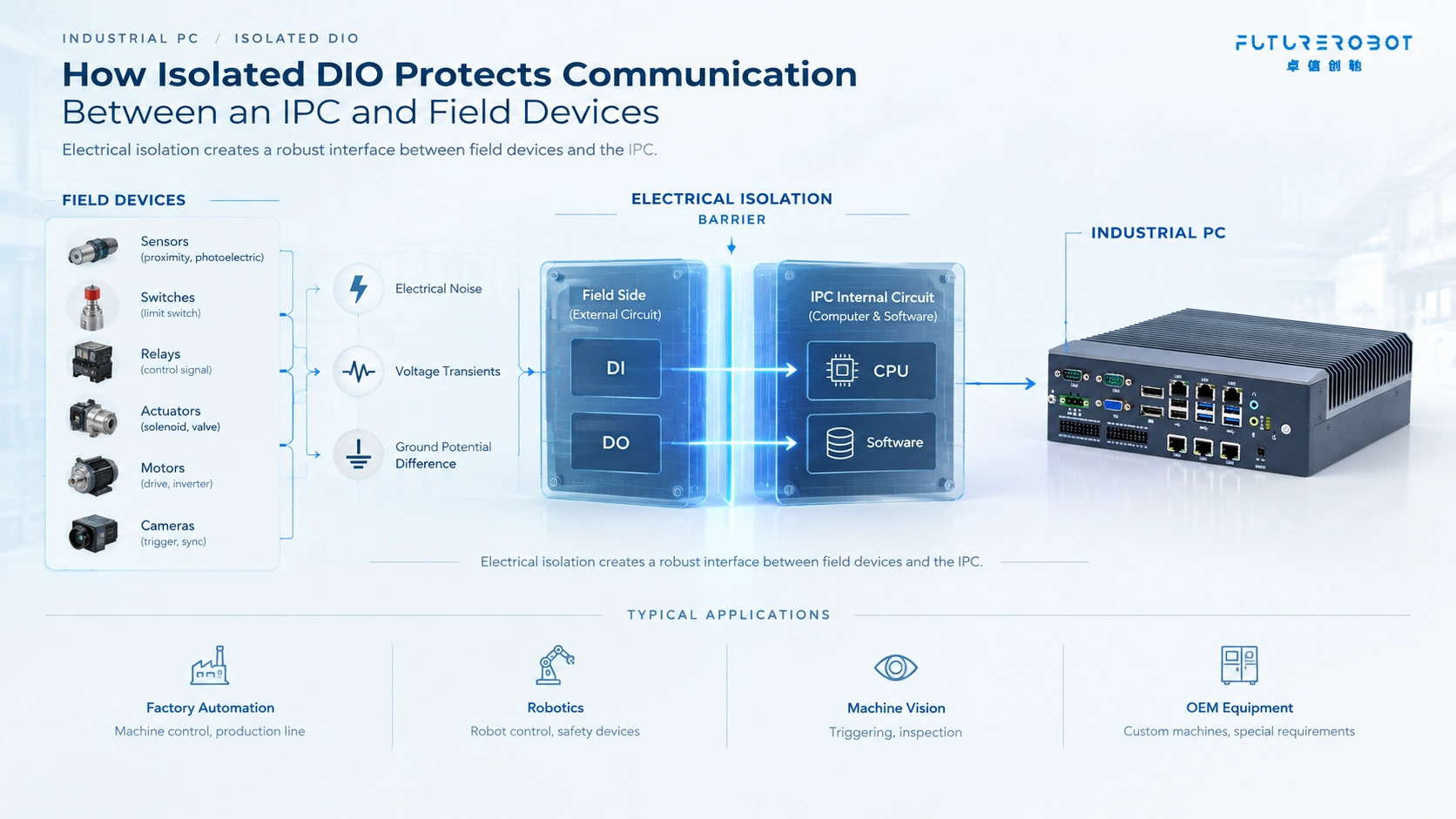

では 電気的絶縁外部デバイス回路とIPC内部回路は絶縁バリアによって分離されています。信号は依然として伝達可能ですが、両側の間に直接的な電気的接続はありません。

これにより、電気的干渉、電圧の乱れ、接地の電位差の影響を軽減できます。

実務的には、分離型DIO産業用PCは、コンピュータと現場で動作するデバイスとの間により堅牢なインターフェースを提供するよう設計されています。

なぜ孤立型DIOは自動化やロボティクスにとって重要なのでしょうか?

産業用機器はしばしば電気ノイズ、電圧過渡現象、接地電位差を発生させます。絶縁DIOはIPCとフィールドデバイスの間に電気的バリアを追加し、信頼性の高い信号通信の維持を支援します。

• 工場自動化 –機械制御のために、センサーとアクチュエーターをIPCにDI/DO経由で接続します。絶縁は電気的干渉の影響を減らすのに役立ちます。

・ロボティクス – ロボットはコントローラー、センサー、安全装置、モーションシステムを統合します。アイソレーションされたDIOは、IPCと外部機器間の信頼性の高いインターフェースを提供します。

・機械視覚 – デジタルI/Oはカメラのトリガー、照明制御、センサーの調整や機構のリジェクトが可能です。高速検査には信頼性の高いトリガーが重要です。

・OEM機器 – OEMマシンは特定のI/O、電圧、コネクタ、取り付け、ソフトウェア構成を必要とすることが多いです。柔軟でカスタマイズ可能なIPCプラットフォームは、システム統合を簡素化します。

それで、 産業用PCの選び方 その 孤立したDIO

分離されたDIOがあるからといって、IPCが必ずしもあなたの用途に適しているとは限りません。重要なのは、プロジェクトの電気的および機能的要件に合致することです。

1.隔離の確認

まず、デジタルI/Oが本当に電気的に絶縁されているかどうかを確認してください。以下のような仕様を確認してください:

• アイソレーテッドDI

• 孤立型DO

• デジタルI/O絶縁

• チャネル間絶縁

• グループ孤立

• 絶縁電圧

また、隔離の実装方法やアプリケーションに必要な隔離レベルも確認してください。

2. I/O構成の確認

チャンネル数は仕様の一部に過ぎません。また、以下の点も確認すべきです:

• DIチャンネル数

• DOチャンネルの数

• 入力電圧

• 出力電圧

• 出力電流

• シンク/ソース構成

• NPN/PNPの互換性

• コネクタタイプ

• 共通接地構成

例えば、16 DIと16 DOのIPCが、顧客のセンサーが異なる電圧や配線構成を使用している場合、それでも適さない場合があります。 I/Oの量はI/Oの互換性とは等しくありません。

3.配線を考慮する

配線は産業用制御システムの実際の信頼性に大きな影響を与えることがあります。産業用PCを選ぶ前に、IPCがフィールドデバイスとどのように接続されるかを理解してください。 考えてみてください:

• ケーブルの長さ
• 電界電圧
• 座礁
• 遮蔽
• 一般的な端子
• コネクタの位置
• 設置環境

OEM機器の場合、I/Oポートの物理的な位置もキャビネットのレイアウトやメンテナンスに影響を与えることがあります。

技術的に正しいI/O仕様だけでは、配線が最終機にとって不便であれば不十分です。

4. ソフトウェア互換性の確認

ハードウェアはシステムの一部分に過ぎません。産業用PCは、アプリケーションに必要なオペレーティングシステム、ドライバー、SDK、ソフトウェア環境をサポートする必要があります。

プロジェクトによっては、以下が含まれる場合があります:

• Windows IoT または Windows
• Linux
• Ubuntu(ウUbuntu
• デバイスドライバー
• SDK/APIのサポート
• GPIOまたはDIO制御ライブラリ
• 機械ビジョンソフトウェア
• Dockerまたはエッジコンピューティングアプリケーション

カスタムOEMプロジェクトでは、DIOがどのように顧客のアプリケーションからアクセスされ制御されているかを確認する価値があります。

5. DIOを超えて見て

自動化やロボティクスのIPCは通常、デジタルI/Oを提供する以上のことをする必要があります。

全体のプラットフォームには以下が必要となる場合があります:

• Intel CPU性能
• 複数のイーサネットポート
• USB
• RS-232/RS-485
• できる
• PoE
• 拡張インターフェース
• GPUかAIか加速か
• ファンレス運転
• 広温サポート
• 24V DC入力
• コンパクトまたはDINレールマウント

したがって、正しい問いは以下の通りではありません。

「このIPCにはDIOが隔離されていますか?」

それは以下の通りです:

「このIPCは、私の機械に必要な完全な計算、通信、制御、機械的インターフェースを提供できますか?」

標準DIOと孤立DIOの比較

標準DIOと孤立DIOの選択は用途によって異なります。

特徴	標準DIO	孤立したDIO
デジタル入出力	✅	✅
電気的絶縁	たいていは ❌	✅
フィールドサイドの妨害からの保護	限定	いいよ
接地電位差処理	限定	いいよ
単純なシステムに適しています	✅	✅
電気的に騒がしい環境に適しています	場合によります	一般的にはより適している
典型的な産業/OEMの応用	✅	✅

クリーンな電気環境を持つシンプルなシステムであれば、標準的なDIOで十分かもしれません。

モーター、インバータ、長ケーブル、混合電力領域、または感度の高い制御電子機器の場合、絶縁DIOは追加の保護レベルと信号信頼性を提供する可能性があります。

自動化やロボティクスのために産業用PCを選ぶ際に他に何を探すべきでしょうか?

DIOは産業用コンピューティングプラットフォーム全体の一部として評価されるべきです。

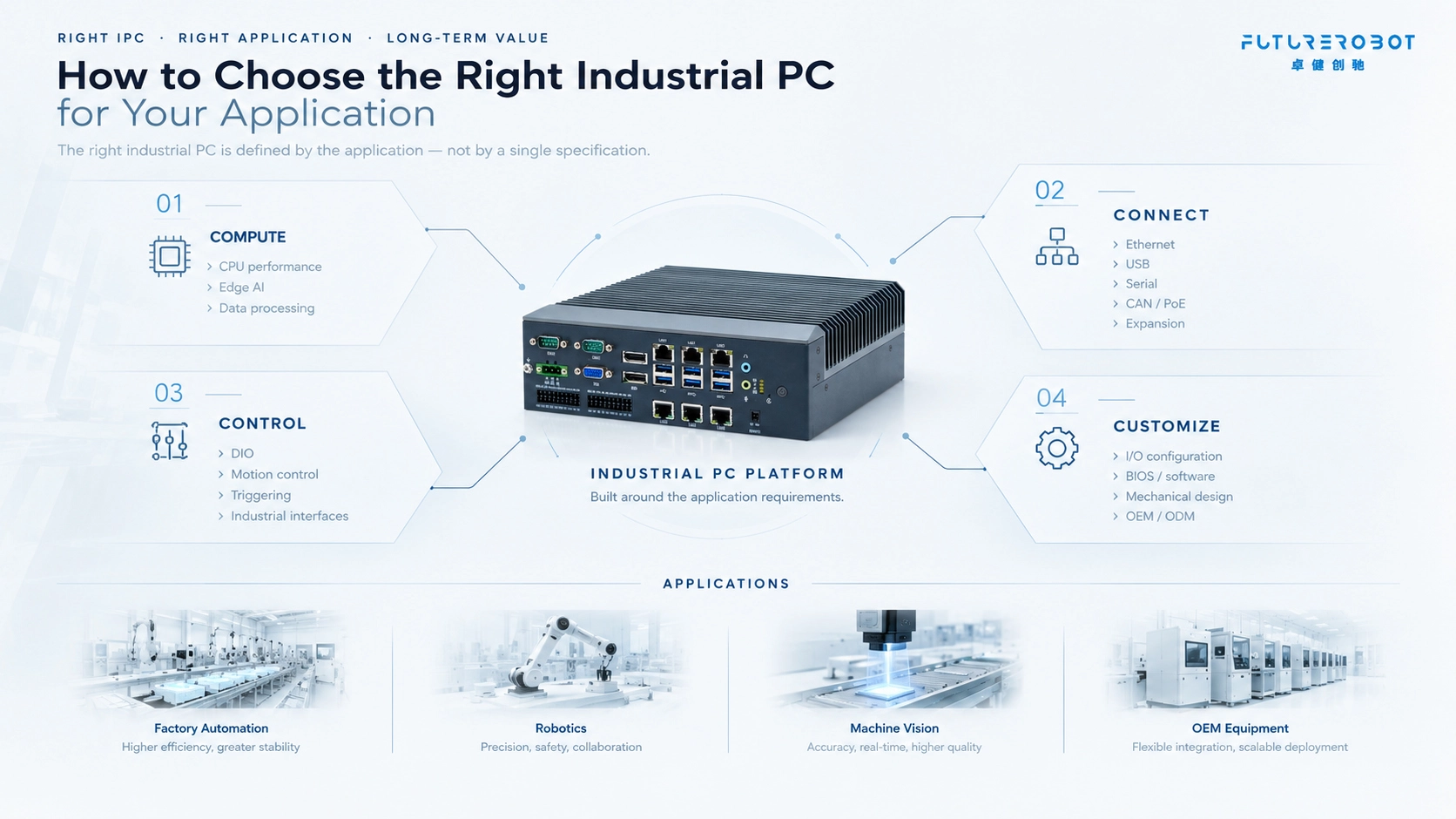

自動化とロボティクスにおいて、良いIPCは以下の4つの機能をバランスさせるべきです。

Compute → Connect → Control → Customize

1. 計算

プロセッサは、マシン制御、マシンビジョン、データ処理、エッジAIなど、実際のワークロードに見合う十分な性能を提供すべきです。

2. 接続

産業用機器はしばしば複数の機器と同時に通信する必要があります。複数のイーサネットポート、USB、シリアルポート、CAN、PoE、拡張オプションにより、プラットフォームの統合が容易になります。

3. モーションコントロール

DIO、トリガーインターフェース、その他の産業用インターフェースにより、IPCは現場機器と直接連携できます。

4. カスタマイズ

OEMプロジェクトでは、ハードウェア、コネクタ、BIOS、オペレーティングシステム、機械設計、I/O構成の変更が求められることが多いです。柔軟なOEM/ODMプラットフォームは、標準的なコンピュータを中心にシステム全体の再設計をする必要を減らすことができます。

将来のロボット産業用PCソリューション

Future Robotは、以下のIntelベースの産業用コンピューティングプラットフォームを開発しています。 産業用オートメーション、ロボティクス、機械ビジョン、OEM/ODMアプリケーション.製品ポートフォリオは組み込み産業用PC、産業用パネルPC、コンピュータオンモジュール、シングルボードコンピュータ、拡張ソリューションを網羅しています。

モデルによって、Future Robotの産業用PCは以下のような異なる組み合わせを提供できます:

• I/O
• 孤立デジタルI/O
• 孤立RS-232//RS-422/RS-485
• 複数のイーサネットポート(PoEはオプション)
• CAN / CANBus
• USB
• 拡張スロット
• ファンレス設計
• 壁掛け/ディンレール設置のオプション

例えば、一部のFuture Robotプラットフォームはマシンビジョンとリアルタイムトリガーを中心に設計されており、他の産業用PCプラットフォームは自動化やOEM機器向けの大規模なI/O構成を提供しています。

つまり、単にI/Oチャネル数が最も多いIPCを選ぶのではなく、実際の用途に応じて適切な製品を選ぶべきだということです。
