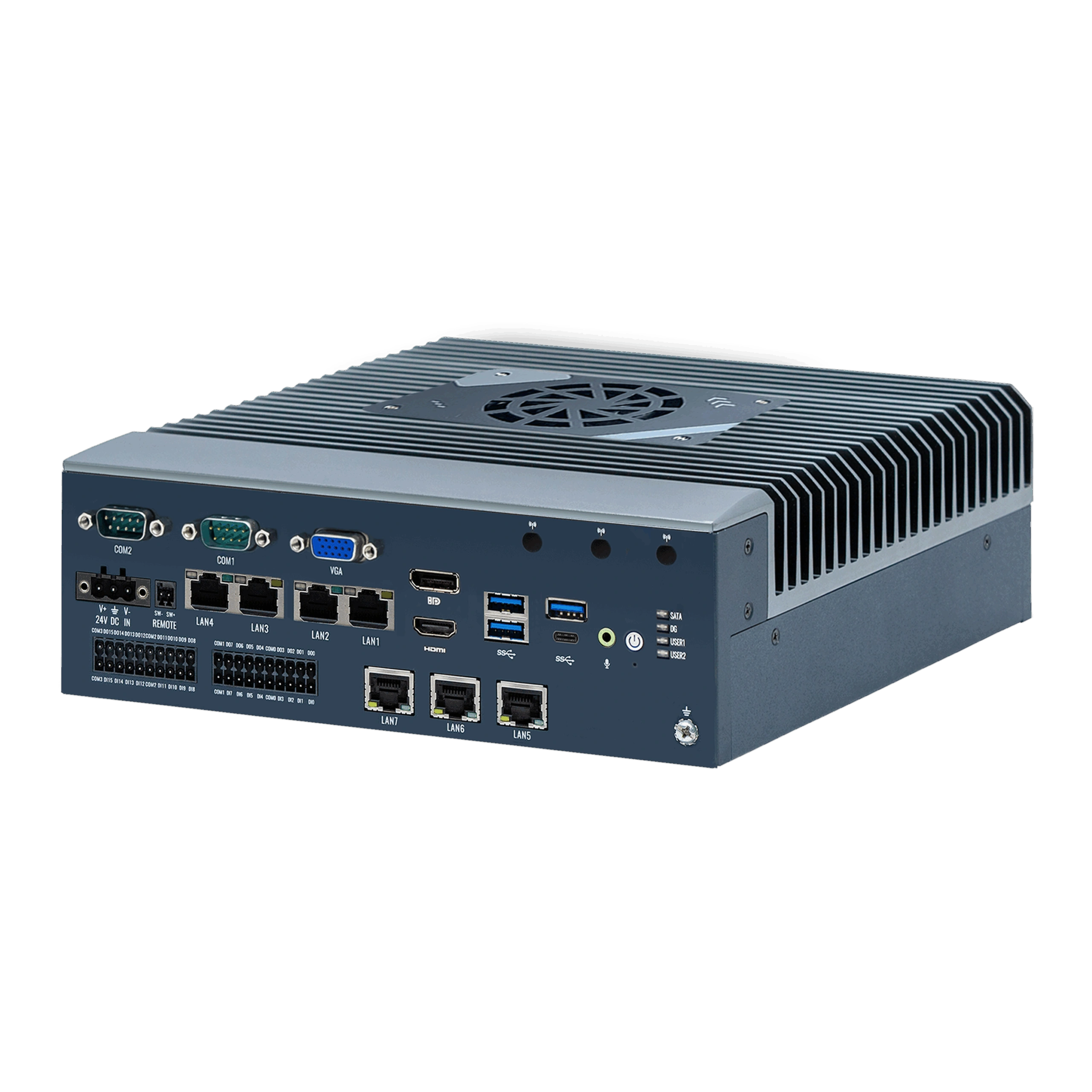

EA510F
- Intel® Core™ Ultra プロセッサー Arrow Lake U/H シリーズ CPU
- 7つのIntel i210 GbE LANを搭載
- 2つのDPと1つのVGAを介して3つの独立ディスプレイ
- USB3.0 4台(USB Type-C 1台、USB Type-A 3台)
- 2台のCOM(1台のRS-232/422/485、1台のRS-232)
- 16 DI、16 DO
- 4G/5G、Wi-Fiモジュール拡張に対応しています
- 最大99 TOPS AI計算能力
- 製品詳細
- 仕様
- アプリケーション
- ダウンロード
ビジョンとモーションコントロールが一つのプラットフォームに統合されています
視覚とモーションコントロールを分離する時代は終わりました。従来の展開は専用のビジョンIPCと独立したモーションコントローラーを外部イーサネットで接続しており、制御アクションをトリガーするすべての画像はまずそのリンクを経由しなければなりません。EA510Fは両方を同じ基板に載せています。視覚推論とDI/DO制御信号は同じプロセッサを共有しており、これにより通信のオーバーヘッドを完全に排除し、システムがリアルタイムで見たものに応答できるようにします。
アプリケーションとともに成長する統合型AI計算
Intel Core UltraプロセッサはCPU、GPU、NPUを一つのチップに統合し、ディスクリートグラフィックカードなしで最大99TOPSのAI計算を実現します。各エンジンは得意な役割を担います。GPUはバースト重視の推論タスクを担当し、NPUはライブオブジェクト検出のような連続的な低消費電力ワークロードを実行し、CPUは制御ロジックとリアルタイム応答を管理します。最終的に統合計算が手狭になるアプリケーションに対しては、オンボードMXMスロットがプラットフォームの変更なしで個別GPUアップグレードを受け入れます。
工場フロア用に設計
EA510Fはコントロールキャビネットに直接取り付けられ、最大7台のGigEカメラ、3台の独立ディスプレイ、そして外部スイッチやハブなしのデバイス層全体を接続できます。広い電圧入力は工場環境で一般的な電力変動を処理し、ケーブルフリーの内部レイアウトにより、持続的な振動で故障しやすい配線を除去します。CEおよびFCCクラスB認証(ESD保護付き)は、0°Cから50°Cまでの規制された工業環境をカバーします。
仕様
| アイテム | サブアイテム | 説明 |
| プロセッサシステム | CPU | Intel® Core™ Ultra プロセッサー Arrow Lake U/H シリーズ CPU |
| プロセッサの基本電力 | 最大45W | |
| AIパフォーマンス | GPU:AIパフォーマンススループット、8Xe LPG+SKUで77 TOPS | |
| NPU:専用の低消費電力AIエンジン、全SKUで13 TOPS | ||
| CPU:高速レスポンス、最高9 | ||
| 最大ターボパワー | 115W | |
| BIOS | AMI 128Mbit SPIフラッシュ | |
| 記憶 | ソケット | デュアルチャネルDDR5 SO-DIMM |
| 収容人数 | 最大64GB | |
| グラフィックス | コントローラー | Intel Gen12 UHDグラフィックスエンジン、DX12、Open GL 4.6、Vulkan 1.2 |
| DP | 1台のDP1.4aから4096台の2160x36bppまで@60Hz | |
| HDMI | HDMI2.1 x 1 x 4096 x 2304 @ 60Hz(HDMI 2.1 TMDS) まで | |
| または7680 x 4320 @ 60Hz(HDMI2.1 FRL) | ||
| VGA | 1920年までの1台のVGA 1200@60Hz | |
| 外部I/O | LAN | 7つのIntel i210 GbE LANを搭載しています |
| COM | 2台のCOM(1台のRS-232/422/485、1台のRS-232) | |
| USB 3.0 | USB3.0 4台(USB Type-C 1台、USB Type-A 3台) | |
| ディオ | 16 x DI、16 x DO | |
| 音声 | 1回のラインアウト | |
| LEDとスイッチ | 電源ボタン | 電源ボタン1つ |
| CMOSをクリア | クリアCMOS1回 | |
| リモート | 1 x リモコン | |
| LED | 4(電源状態、HDD R/W、ユーザー1、ユーザー2) | |
| 内部I/O | 液晶 | 1×eDP1.4bから最大4096×2304 @ 60Hz; |
| またはLVDSデュアルチャンネル18/24ビット、最大1920x1200 | ||
| USB2.0 | 内蔵USB2.04台(ピン出力3台、Type-A1台) | |
| 音声 | 1×マイク入力 | |
| M.2 E-Key | 1台のM.2 2230がWi-Fi対応(CNVIプロトコル対応) | |
| M.2 Bキー | 1台のM.2 3042/3052 B-Keyが4G/5G/SATA対応 | |
| M.2 M-Key | 1台のM.2 2280 M-KeyがPCIe X4/SATAに対応しています | |
| シム | 1つのNANOシム | |
| MXM | HシリーズCPUは最大60W MXM 3.1 Type A GPUをサポートできます | |
| 電力要件 | パワータイプ | 直流9-36V ±10% |
| 電力管理 | AT/ATX | |
| 最大消費量 | 200W | |
| その他 | ウォッチドッグ | 65536レバー、0~65535秒 |
| TPM | TPM2.0 | |
| 物理的特徴 | 取り付け | 壁掛け |
| 寸法 | 220 x 226 x 74.8 mm(L x W x H) | |
| 重量 | 3.4 kg | |
| 環境 | 動作温度 | 0~50°C(32~122°F) |
| 保管温度 | -40~85°C(-40~185°F) | |
| 作動湿度 | 95% @ 40°C(非凝縮) | |
| 貯蔵湿度 | 95% @ 60°C(非凝縮) | |
| 認証 | EMC | CE、FCC |
| OS | オペレーティングシステム | Windows 10/11, centos 8, Ubuntu 20.04/22.04/24.04 |
寸法
インターフェース
