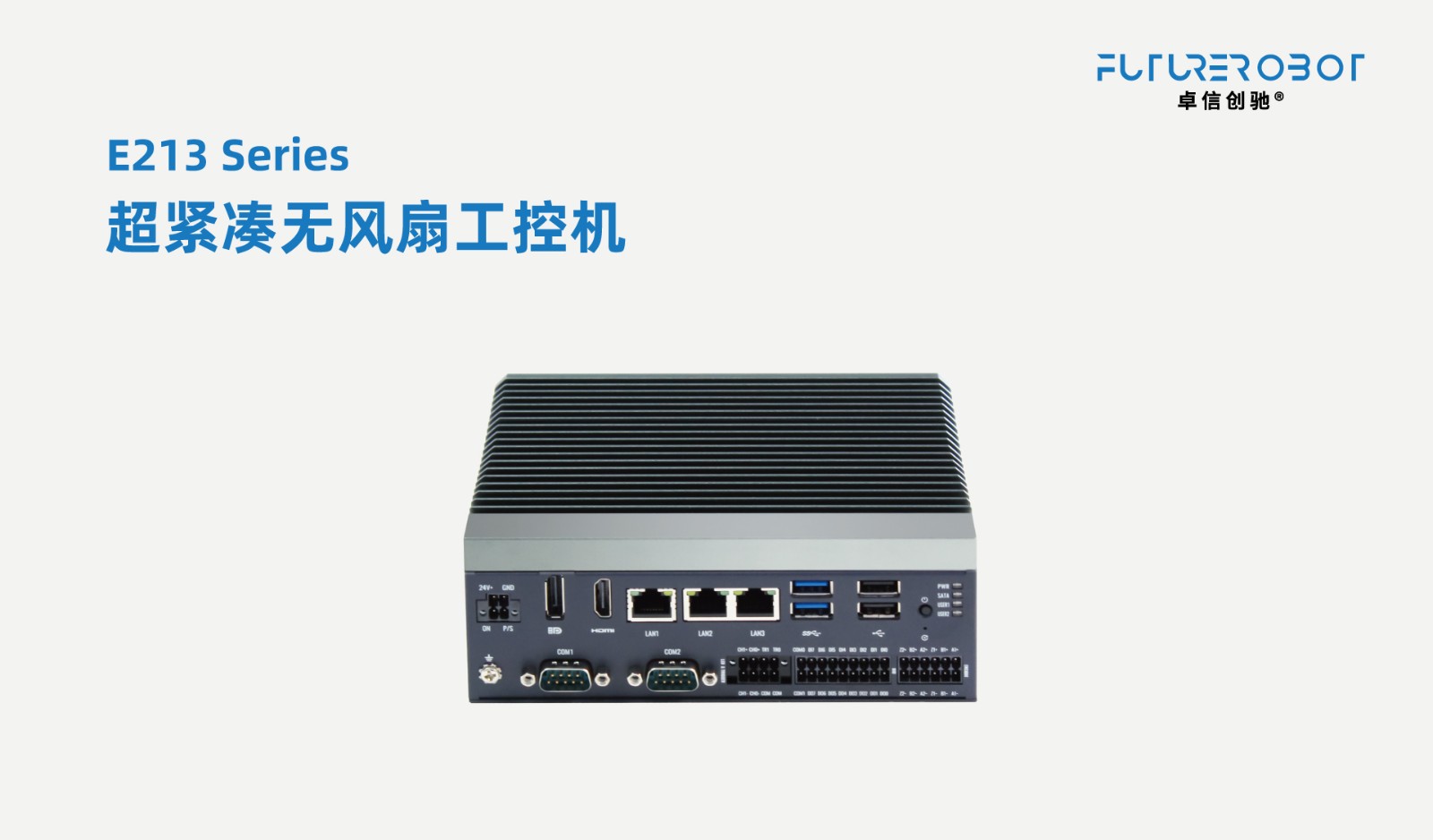

E213系列
• Intel® Elkhart Lake J6412/N6210/X6425E
• 1 DP, 1 HDMI
• 3 LAN (2 x Intel i210,1 x Intel i226)
• 1 RS-232, 1 RS-232/422/485
• 2 USB 2.0, 2 USB 3.0
• 8 DI, 8 DO, 2 光源, 2 触发, 2 编码器
• 支持 4G/5G, Wi-Fi扩展
• Win 10/11 和 Linux 多版本系统
  • Intel Elkhart Lake J6412, N6210, X6425E
  • 2 x DDR4-3200 up to 32GB
  • 1 x HDMI, 1 x DP
  • 3(2 x Intel i210,1 x Intel i226)
  • 2 USB 3.0, 2 USB 2.0, 1 RS-232/422/485, 1 RS-232, 2 光源, 2 触发, 8 DI, 8 DO, 2 编码器
  • Windows 10/11, centos 8, ubuntu 20.04~24.04
  • 产品详情
  • 规格
  • 应用
  • 下载





规格 Specifications


属性描述

处理器平台

CPU

Intel® Atom J6412/N6210/X6425E CPU

TDP12W Max
BIOS

AMI 128Mbit SPI Flash

内存

技术

2 x DDR4 3200MT/s SO-DIMM

最大容量

32 GB

显示

控制器

Intel Gen11 Graphics Engines (SoC integrated)

特征

DX12, OGL4.5, OCL1.2, Vulkan 1.1, MPEG2, H.264, JPEG/MJPEG, H.265 (HEVC)

外部接口

DP1 x DP1.4, 分辨率最高达4096 x 2160@60Hz
HDMI1 x HDMI 2.0b, 分辨率最高达4096 x 2160@60Hz
以太网2 x Intel i210 GbE LAN (支持PoE), 1 x Intel i226 2.5GbE LAN
串口

COM1: RS-232/422/485, COM2: RS-232

USB

2 x USB2.0, 2 x USB3.0

DIO8 x DI, 8 x DO
光源2 x 光源
触发2 x 触发
编码器2 x 编码器

电源输入接口

4位凤凰端子,支持远程开关

LED和开关
LED电源灯,SATA灯,用户自定义灯1,用户自定义灯2
电源开关按键1 x 电源开关按键
重启按键1 x 重启按键
内部I/O
M.2 E-Key1 x M.2 2230支持 Wi-Fi (支持PCIe协议)
M.2 B-Key1 x M.2 3052支持4G/5G
M.2 M-Key1 x M.2 2280 SATA3.0
SATA1 x SATA3.0
内部USB2.01 x 内部 USB2.0 Type-A
SIM1 x Nano SIM
电源

输入电压

DC 9-36V  ±10%

类型AT/ATX

其他

看门狗

中断、系统重启,可编程1~255 min/sec

TPM

TPM 2.0 (可选)

物理特征

尺寸

172 x 125 x 64.5mm (Lx Wx H)

重量

1.26 kg

安装方式

壁挂/背挂/导轨

环境参数工作温度0~60℃ (32~140℉)
存储温度-40~85℃ (-40~185℉)
工作湿度
95% @40℃ (非凝结)
存储湿度95% @60℃ (非凝结)
认证EMCCE, FCC
操作系统操作系统Windows 10/11, centos 8, ubuntu 20.04~24.04




尺寸图 Dimensions

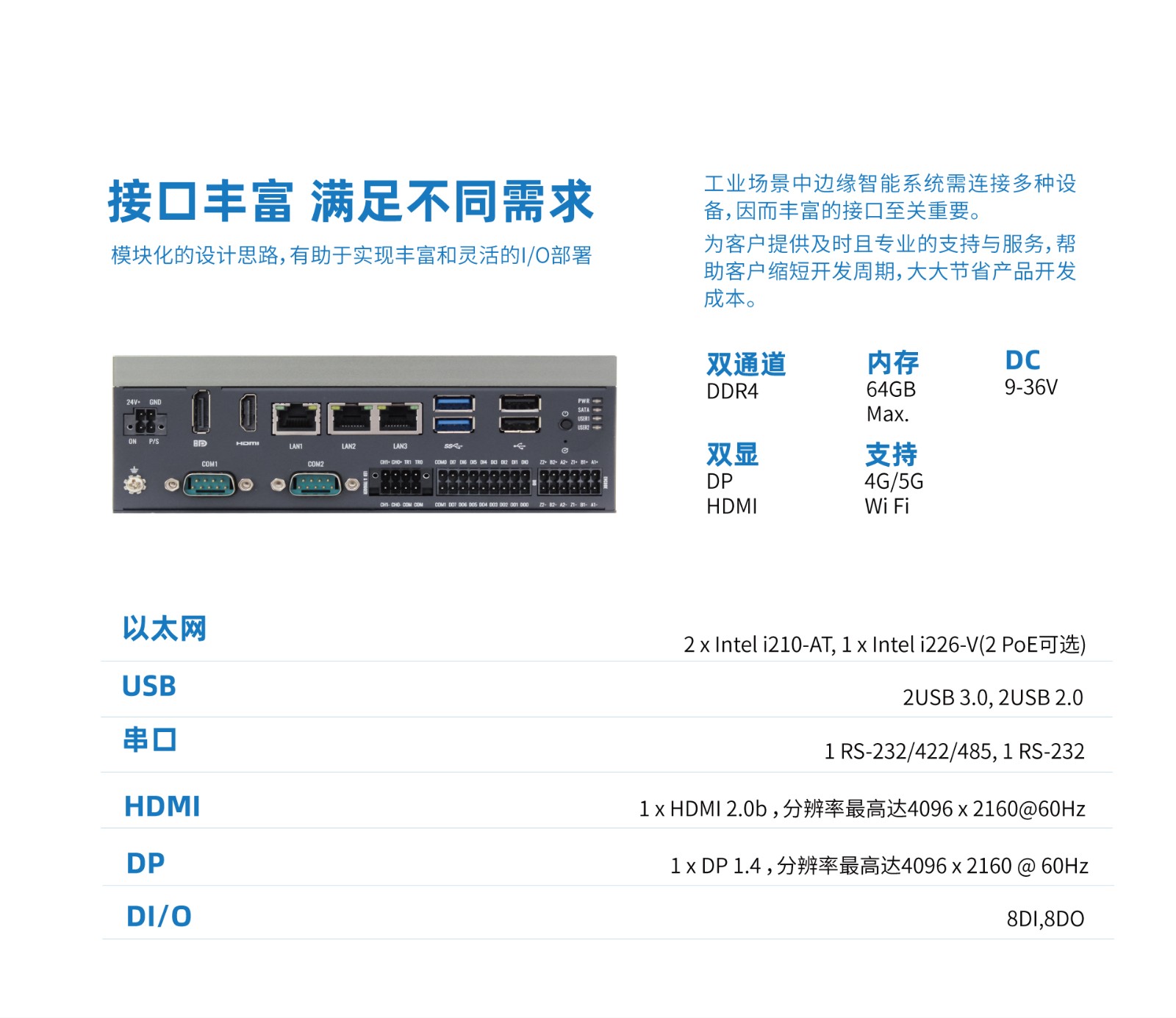

接口图 Interfaces
